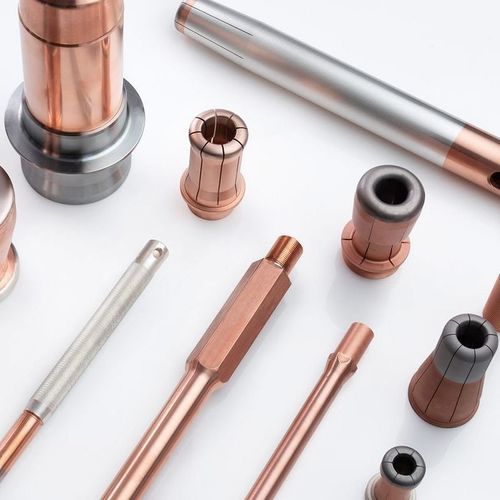

钨电触点

铜断路开关

产品概述
我们的钨铜 (WCu) 材料结合了钨的高温稳定性和铜的高导电性与高热导率。因此，钨铜是气体绝缘和空气绝缘开关设备，以及高压和中压发电机断路器中用于电弧烧蚀触头的理想材料。电弧室中心的钨铜电弧烧蚀触头会承受极端的机械和热负荷，电弧期间的温度可达 ≥ 20000 K。

优势一览：

• 出色的耐电弧烧蚀性
• 高电导率
• 高强度
• 良好弹性
• 优异的热导率
• 低热膨胀系数

材料与制造
我们采用镍活化烧结工艺制备WCu，以确保在保持优异电导率的同时，极低的裂纹敏感性。钨/铜配比和钨的晶粒尺寸会根据开断电压、电流强度及所需的抗电弧烧蚀性能进行调整。典型的钨含量根据应用和经济性考虑约为60%至90%（wt%）。约80 wt%钨时可获得最低的电弧烧蚀率。在SF6或空气环境中，晶粒尺寸（粗、中、细）对阴极(C)与阳极(A)的烧蚀行为影响不同。

可安装系统与服务
我们提供可直接安装的WCu触头系统以缩短装配时间。服务涵盖经济高效的烧结、回填、机械加工、连接、涂覆及最终组装。工程团队提供触头设计支持（FEM/CAD），以优化通断能力并延长使用寿命。

关于电弧烧蚀与微观结构的说明
为优化电弧烧蚀性能，我们在钨含量和晶粒尺寸之间取得平衡。根据应用的电气与机械载荷（电压/电流/气氛）选择配方，以在保持导电性与机械完整性的前提下将烧蚀降到最低。

典型特性 / 数据表
材料 | CG15 (A15Ni) | CG20 (A20Ni) | MG20 (A20NiF) | FG20 | CG25 | CG30 (A30Ni)
W (wt%) | 85 | 80 | 80 | 80 | 75 | 70
Cu (wt%) | 15 | 20 | 20 | 20 | 25 | 30
合金添加量 (wt%) | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0 | ≤ 1.0
晶粒度 (µm)* | 高达 50 | 高达 50 | 20 - 25 | 4 - 8 | 高达 50 | 高达 50
密度 (g/cm³) | 15.7 | 15.2 | 15.2 | 15.2 | 14.5 | 14.0
硬度 (HV30) | 205 | 200 | 190 | 220 | 190 | 135
抗压强度 (N/mm²) | 250 | 200 | 240 | 300 | 160 | 60
电导率 (m/Ωmm²) | 14 | 16 | 16 | 16 | 19 | 22

其他技术说明
CG = Coarse grain；MG = Medium grain；FG = Fine grain；VFG = Vacuum fine grain。

特征 / 技术规格

• 典型钨含量：60–90 wt%（为最小化电弧烧蚀，优化值约为 ≈ 80 wt%）
• 对应的铜含量（例如 CG15：W 85% / Cu 15%）
• 合金添加物：≤ 1.0 wt%（典型值）
• 可用晶粒度：粗粒、中粒、细粒（表中µm范围为示例）
• 密度范围：约 14.0–15.7 g/cm³，随配方而异
• 硬度范围（HV30）：约 135–220，随牌号而异
• 抗压强度范围：约 60–300 N/mm²，随牌号而异
• 电导率范围：约 14–22 m/Ωmm²，随组成而异
• 制造工艺：镍活化烧结、回填、机械加工、连接、涂覆与组装可交付的触头系统
• 可提供服务：定制配方、烧结与回填、机械加工、连接、涂覆、组装、FEM/CAD 热/应力仿真
