铜合金电触点

断路开关

产品简介

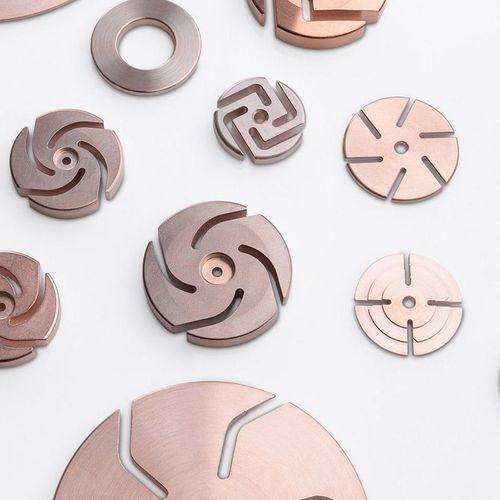

铜‑铬（CuCr）开关触头用于电压范围1 kV至245 kV的真空断路器，用于断开和闭合电路。铜提供优异的电导和热导，而铬能提高耐电弧烧蚀性并通过作为耐热相及吸氧剂来降低熔焊倾向。

优势一览

• 良好的机械强度与低含气量
• 出色的耐电弧烧蚀性能
• 低熔焊倾向
• 通过粉末冶金实现经济的近净形生产
• 短路电流耗散能力强
• 开断能力可达约90 kA（视设计而定）

铜‑铬成分与建议
根据应用场景提供多种CuCr成分。若需在低频和高频下且截流值低时有效灭弧，建议铬含量约25 wt%（如CC75）。若侧重耐烧蚀和低磨损，铬含量在25–43 wt%（如CC75–CC57）更为合适。典型牌号：CC98、CC90、CC75、CC70、CC57。

材料比较表（典型值）
材料 | CC‑98 | CC‑90 | CC‑75 | CC‑70 | CC‑57
断电能力 | ο | ο | ++++ | ++++ | ++++
烧蚀行为 | ο | ο | +++ | ++++ | ++++
导电性 | ο | ο | ++++ | +++ | ++
截流值 | ο | ο | ++ | +++ | ++++
耐磨性 | ο | ο | ++ | +++ | ++++
电容性中断 | ο | ο | +++ | +++ | ++++
铬含量（wt%） | 2 | 10 | 25 | 30 | 43
铜含量（wt%） | 98 | 90 | 75 | 70 | 57
O 含量 [ppm] | 150 | 215 | 650 | 675 | 700
H 含量 [ppm] | 5 | 5 | 5 | 5 | 10
N 含量 [ppm] | 15 | 30 | 100 | 105 | 110
密度 [g/cm3] | 8.70 | 8.6 | 8.05 | 7.90 | 7.60
硬度 [HV30] | 110 (HB62.5/2.5) | 138 (HB62.5/2.5) | 70 | 75 | 85
电导率 [m/Ωmm2] | 48 | 42 | 31 | 28 | 21
抗熔焊性能 | ο | ο | +++ | +++ | ++++

制造与质量
铜铬触头采用粉末冶金工艺：高纯度铜粉与铬粉经压制与烧结得到近净形，然后机械加工至最终几何形状。粉末冶金可获得细晶、均匀的显微组织，相较熔炼路线具有更长的使用寿命。产品按ISO 9001质量管理生产，并可按客户规格定制。

应用 / 典型用途
用于真空断路器的电弧室及接触面，适用于要求耐电弧烧蚀、低熔焊倾向和良好短路电流耗散的场合。推荐牌号：CC98、CC90、CC75、CC70、CC57。

特性 / 技术规格

• 典型牌号：CC98、CC90、CC75、CC70、CC57
• 铬含量：2–43 wt%（视牌号而定）
• 铜含量：与铬互补（例如CC98 = 98 wt% Cu）
• 电导率：约48–21 m/Ω·mm²（随牌号变化）
• 密度范围：约7.60–8.70 g/cm³
• 硬度（HV30）：约70–138
• 典型杂质含量 O/H/N：O 150–700 ppm，H 5–10 ppm，N 15–110 ppm
• 开断能力：可达约90 kA（取决于应用）
• 制造：粉末冶金（压制+烧结），近净形生产，最终加工
• 标准：按ISO 9001生产
