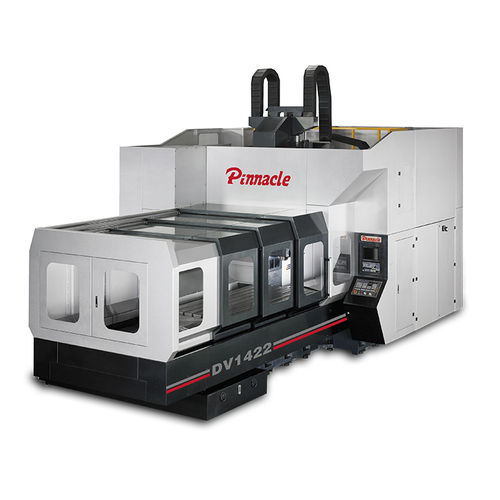

3轴CNC加工中心 DV series

立式双柱式ISO 5

完美的結構設計：穩重的機體結構就是剛性與穩定性的具體保證。 本機五大鑄件結構完全採用高級米漢納灰口鑄鐵(FC30)及球墨鑄鐵(FCD500)製成，再經回火處理，以清除內應力，硬度超過190HB度以上。 三軸採用高剛性滾柱式線性滑軌RGW系列，讓整體軸向位移達到四方向高剛性、高負載與高動態穩定性，可大幅提升加工精度，達到高精度及延長加工刀具的使用壽命. 工作台滑塊每500mm一個，均勻分配載重。 三軸使用C3級精密滾珠螺桿，滾珠螺桿均經過適當預壓及預拉，以提高螺帽運轉剛性及減少螺桿因溫升之熱變位。 整機全罩式鈑金護罩：加工區域由全密閉式護罩完全防護，安全防護最佳，而且符合CE標準，可保持工作場所不受污染，提供操作者更舒適的工作環境。 主軸頭Z軸配重採用自動補償平衡系統(SCBS)，改善傳統配重塊及液壓系統之缺點，且無需加設外部動力配件，利用蓄壓器封閉式系統平衡原理，控制油壓缸配合主軸頭部之伺服馬達驅動，以平衡主軸頭重量，以達到高速度、高精度加工和減低伺服馬達負載，即使無預警停電頭部也不會產生下滑現象，確保刀具和工作物之安全。 自動潤滑系統可自動計時計量輸出油量，並且精準供油至各線軌油道及滾珠螺桿。 底座採模組箱型一體成型結構設計，搭配基座支撐維持高穩定性以確保工件的最大載重與切削。 橫樑與立柱採一體式箱型結構設計，可減少橫樑變形，增加剛性。 滑座採階梯式設計，可加大結合面，分散切削時的力流，減少變形。 中心對稱式主軸頭、箱型結構，主軸中心與 Z 軸軌道面距離小，材質使用球墨鑄鐵 FCD500減少變形量增加剛性佳，搭配齒輪箱更能增加強力重切削能力。 三軸潤滑油與切削水分開收集，增加切削水壽命，符合環保要求。
