RS-485接口模块 FIBNET

光纤本地网络

概述

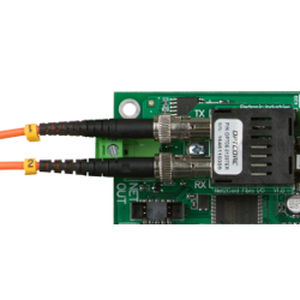

Pertronic Net2 光纤转换器（FIBNET）为 Pertronic Net2 网络卡（NET2CARD）提供双工光纤网络端口。每个转换模块用于终止光纤链路段的一端，并为双纤缆线提供单独的 RX 与 TX 连接器。转换器适用于多模（MMF）和单模（SMF）光纤，并提供 ST 或 SC 接头类型。

特性
模块支持多模（MMF）与单模（SMF）工作，并提供 ST（卡口）或 SC（插入式）接头。NET2CARD 可接受任意组合的光纤转换器和 RS-485 铜线连接。该卡具有两个网络端口 NET IN 与 NET OUT，每个端口可配置为铜缆（无光纤转换器）、多模光纤（使用 FIBNET-MMF 或 FIBNET-MMF-SC）或单模光纤（使用 FIBNET-SMF 或 FIBNET-SMF-SC）。确保光纤链路的两端均采用与电缆类型匹配的终端。

订购信息
产品代码 — 描述
FIBNET-SMF-SC-15/13 — 用于 NET2CARD 的单模单向双向光纤转换器（60km），SC 接头，1550nm Tx，1310nm Rx
FIBNET-SMF-SC-13/15 — 用于 NET2CARD 的单模单向双向光纤转换器（60km），SC 接头，1310nm Tx，1550nm Rx
FIBNET-MMF — 用于 NET2CARD 的多模光纤转换器（2km），ST 接头
FIBNET-MMF-SC — 用于 NET2CARD 的多模光纤转换器（2 km），SC 接头
FIBNET-SMF — 用于 NET2CARD 的单模光纤转换器（20 km），ST 接头
FIBNET-SMF-SC — 用于 NET2CARD 的单模光纤转换器（20 km），SC 接头

文档
Net2 光纤转换器的数据表可用（产品页面列出产品数据表）。

技术规格

• 产品系列：用于 NET2CARD 的 FIBNET 光纤转换器
• 功能：将光纤链路段的一端连接到 NET2CARD 的双工光纤转换模块
• 连接器：每个模块均有单独的 RX 和 TX
• 可用连接器类型：ST（卡口）或 SC（插入式）
• 支持的光纤类型：多模（MMF）和单模（SMF）
• 范围示例：MMF 约可达 2 km；SMF 根据型号可达 20 km 或 60 km
• 示例波长（SMF BiDir 型号）：1550 nm Tx / 1310 nm Rx 或 1310 nm Tx / 1550 nm Rx
• 兼容性：适用于 Pertronic Net2 网络卡（NET2CARD）；NET IN 与 NET OUT 端口可配置为铜缆、MMF 或 SMF
• 注意：光纤链路的两端必须使用与电缆类型匹配的终端
