消防警报系统 F220-Net2

概述

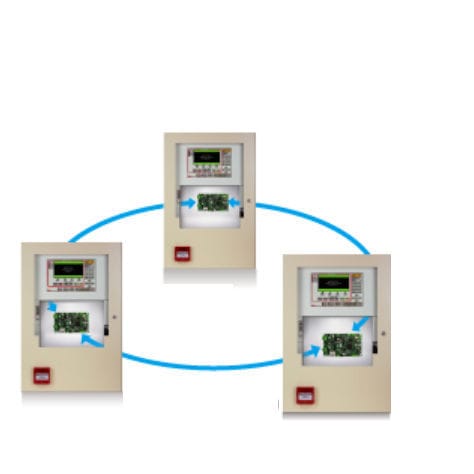

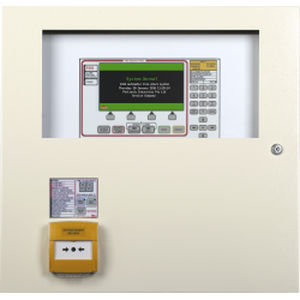

Pertronic F220-Net2 网络将多个 F220 火灾控制盘、Net2 网络控制单元 (Net2 NCU) 和 Net2 远程显示器连接为单一故障容限的火灾报警网络。该网络对报警与控制信号进行优先处理，确保在高负载下仍能快速传输。

在 Pertronic F220-Net2 网络中

• 任何已连接的火灾控制盘均可由任意 Net2 NCU 控制和监测
• 任何控制盘的信息可在任意 Net2 NCU 或 Net2 远程显示器上查看
• 网络任何位置发生的事件可触发或影响任意已连接控制盘上的动作

网络组成
F220-Net2 网络最多支持 133 个 Net2 网络卡（节点）。每个节点可将以下之一接口到网络：

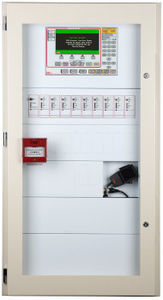

• 一台 F220 火灾控制盘 (FP) 和/或多台 Net2 NCU 或 Net2 远程显示器
• Modbus 主设备
• Pertronic FireMap® 工作站
• 基于 ASCII 文本的系统（包括打印机或寻呼机）

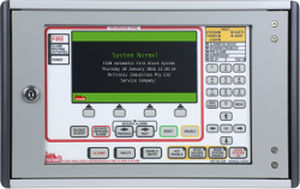

单个网络卡可连接最多 8 台 Net2 NCU 或 Net2 远程显示器，以及最多 8 台 LED 显示与输出控制器。每个 NCU 可对任意或全部联网控制盘提供完整的控制与监测功能。

功能特性

• 系统最多支持 100,000 条面板间对象映射
• 任何单个控制盘最多支持 5,000 条对象映射
• 每盘可配置网络输入 640 个（每输入可映射多个对象）
• 每盘逻辑输入 359 个
• 支持的区域编号范围：0 至 64,999

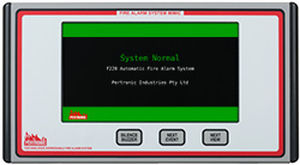

• 网络输入、NMO、NCU 与远程显示器（迷你示意）支持明文描述

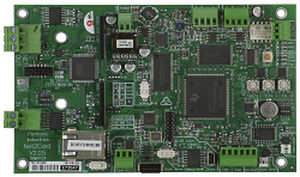

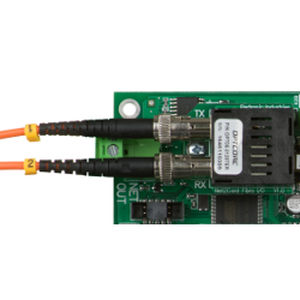

• 可插拔光纤模块允许标准网络接口同时支持 RS-485 双绞铜缆与/或光纤网络段的混合
• 双向 Modbus 接口提供：

  • 3,000 个布尔型 Nodal Mapping Objects (NMOs)
  • 可将任意控制盘的最多 8 个定时器映射到 Modbus 寄存器
  • 可映射的 I/O 看门狗
• 环形拓扑保证单点电缆故障不会中断网络运行
• 自动故障监测能检测铜缆段接地故障、回路断开及节点/配置变更等
• 可通过受密码保护的以太网连接使用 Pertronic FireUtils® 编程
• 典型上传时间：34 节点 < 1 分钟；130 节点 < 5 分钟
• 系统时钟自动全网同步并支持夏令时调整
• 系统时间与日期可由任意控制盘设置
• 可从任意 Net2 NCU 测试环路设备
• 用户可从任意 Net2 NCU 重置或禁用单个环路设备、报警路由、定时器、逻辑块和网络输入
• 最近网络事件日志和控制盘数据日志（含历史）可由 NCU、控制盘及全功能示意图访问
• 控制盘数据日志可从任意节点下载至 FireUtils®
• NET2CARD Linux OS 诊断日志可供 Pertronic 技术支持工程师分析
• 133 节点 F220-Net2 网络已由 IANZ 认可实验室按 AS 7240.13:2006 独立认证
• 按 AS 7240.13:2006 获 Activfire 登记 (afp-3054)

技术规格

• 网络最大节点数：133
• 面板间对象映射（系统）：最多 100,000 条
• 单个控制盘对象映射：5,000
• 每盘可配置网络输入：640（每输入可映射多个对象）
• 每盘逻辑输入：359
• 支持的区域编号：0 至 64,999
• 网络介质：RS-485 双绞铜缆和/或光纤（可插拔光纤模块）
• Modbus 支持：3,000 个 NMOs 布尔；最多 8 个定时器可映射到寄存器；可映射 I/O 看门狗
• 容错：环形拓扑；单一电缆故障不影响运行
• 故障监测：检测接地故障、回路断开及节点/配置变更
• 编程：通過受密码保护的以太网使用 Pertronic FireUtils®
• 上传时间：34 节点 < 1 分钟；130 节点 < 5 分钟
• 时钟：自动同步并支持夏令时调整
• 诊断与日志：网络事件日志、控制盘数据日志可下载、NET2CARD Linux OS 诊断日志
• 标准与认证：经 IANZ 认可实验室按 AS 7240.13:2006 认证（133 节点系统）；Activfire 登记 afp-3054
