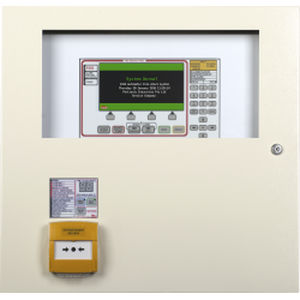

消防警报操控面板 F220®

模拟可定位可编程

产品概述
Pertronic F220 灭火剂释放系统为一个或多个灭火系统提供自动和手动控制。该解决方案将 Pertronic F220 模拟寻址火灾控制盘与 ARC2 释放控制器集成。单个 F220 面板可安装多个 ARC2；每个 ARC2 负责单个灭火系统的监控与控制。

控制站类型

• Agent Control Station (ACS2)：带键盘与显示屏，放放倒计时（Time-to-Discharge），状态/故障指示灯，本地蜂鸣器静音，手动/自动模式控制。
• Local Control Station (LCS2)：功能与 ACS2 类似，但无故障指示灯，用于简化的本地操作。

运行与手动干预
系统支持自动或手动释放灭火剂。手动模式可在任何时间阻止释放，包括自动启动后。每个控制站配备翻盖式手动呼叫点（MCP），可手动触发释放。

AV 显示与机柜
提供室内及防护型音视（AV）显示，具备可选消息、声响信号和可选高可见度倒计时器。F220 面板有多种机柜尺寸与样式，包括窄型与防护型选项。

特点

• 基于 Pertronic F220 模拟寻址面板的灭火控制系统
• 单个 F220 面板可配置多个 ARC2 控制器
• 支持自动或手动释放，任意控制站可中止/禁用自动释放
• 每个 ARC2 支持最多 9 个外部控制站

释放控制器功能（每个控制器）

• 自动延迟可配置：5–90 秒
• 手动延迟可独立配置：5–90 秒
• 与控制站的 RS485 通信；最多支持 9 个外部站
• 可配置释放保持时间：20 秒、30 秒、60 秒或 5 分钟
• 低压故障输入；可选压力开关反馈以确认释放

订购信息

• F220-A10U/5A-ARC — F220，10U 机柜，2 回路，5 A 电源，随 ARC2 交付，白色机架板
• F220-A13U/5A-ARC — F220，13U 机柜，2 回路，5 A 电源，随 ARC2 交付，白色机架板
• F220-A13U/11A-ARC — F220，13U 机柜，2 回路，11 A 电源，随 ARC2 交付，白色机架板
• F220-A16U/5A-ARC — F220，16U 机柜，2 回路，5 A 电源，随 ARC2 交付，白色机架板
• F220-A16U/5A-ARC-EXT — F220，16U 机柜，2 回路，5 A 电源，带门上 ACSDISP+OL 的 ARC，白色机架板
• F220-A16U/11A-ARC — F220，16U 机柜，2 回路，11 A 电源，随 ARC2 交付
• F220-A16U/11A-ARC-EXT — F220，16U 机柜，2 回路，11 A 电源，外门带 ACS 的 ARC
• F220-A28U/5A-ARC — F220，28U 机柜，2 回路，5 A 电源，随 ARC2 交付，白色机架板
• F220-A28U/11A-ARC — F220，28U 机柜，2 回路，11 A 电源，随 ARC2 交付，白色机架板
• F220-A28US/5A-ARC — F220，28U 窄型机柜，2 回路，5 A 电源，随 ARC2 交付，白色机架板
• F220-A28US/11A-ARC — F220，28U 窄型机柜，2 回路，11 A 电源，随 ARC2 交付，白色机架板

文档

• 数据表
• Agent Release System (ARC2) 用户手册
• F220 Extinguishing Agent Control System 工程规范

技术规格

• 系统：基于 Pertronic F220 与 ARC2 控制器的一个或多个灭火系统的自动控制
• 每系统控制器：每个灭火系统一个 ARC2；单一 F220 面板可支持多个 ARC2
• 控制站：ACS2（完整指示/控制）与 LCS2（无故障 LED）；每个 ARC2 最多 9 个外部站
• 手动干预：Manual 模式用于阻止释放；每站带翻盖 MCP
• AV 显示：室内/防护型，具可选消息、声响与倒计时器
• 机柜：多种尺寸与样式，包括窄型与防护型
• 延迟：自动与手动延迟可配置，范围 5–90 秒
• 输出保持时间：20 s、30 s、60 s 或 5 min
• 通信：用于控制站的 RS485 总线
• 故障输入：低压故障输入；可选压力开关反馈
