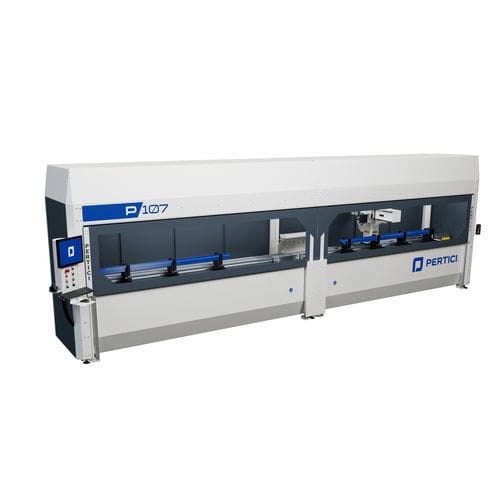

4轴加工中心 P107

旋转主轴用于钢材用于铝

概述
P107为4轴控制的CNC加工中心，适用于型材和棒材的铣削、钻孔、攻丝及端面加工。适用于铝、PVC、轻合金及厚度不超过2 mm的钢材。模块化设计，可根据生产要求定制配置。

主轴与加工
配备5 kW（S1）电主轴，采用HSK‑F50刀柄，可实现对型材0°至180°任意角度的加工。

夹持与工件搬运
采用四个节省空间的夹具，可在三面进行加工并允许装载较短的工件。夹具最大截面可容纳底宽225 mm × 高度260 mm的型材。夹具沿X轴由移动滑车定位，保证定位精度并提供碰撞防护。可选独立夹具定位系统以提高生产效率。

刀具、保护与人机工程
P107配有整体防护罩，工作区设有动态8位刀库，可在机器任意位置快速换刀。移动立柱结构在保持较紧凑外形的同时实现高加工效率，并为装卸工件提供良好的人机操作性。

适用材料

• 铝
• PVC

技术参数

• 机器类型：4轴控制的CNC加工中心
• 工作行程：7 m（两个标准气动零点）
• 工作模式：单一工作区或具两个独立工作区的往复模式
• 电主轴：5 kW（S1）
• 主轴接口：HSK‑F50
• 加工角度：0°至180°
• 夹持：4个节省空间的夹具（可在三面加工）
• 夹具最大截面：225 mm 基底 × 260 mm 高度
• 夹具定位：X轴方向移动滑车实现精确定位；可选独立定位系统
• 刀库：动态8位，位于工作区
• 防护：整体防护罩
• 机床形式：移动立柱，实现高加工率和紧凑外形
• 人机工程：便于工件装卸
• 适用材料：铝、PVC、轻合金和厚度不超过2 mm的钢材
