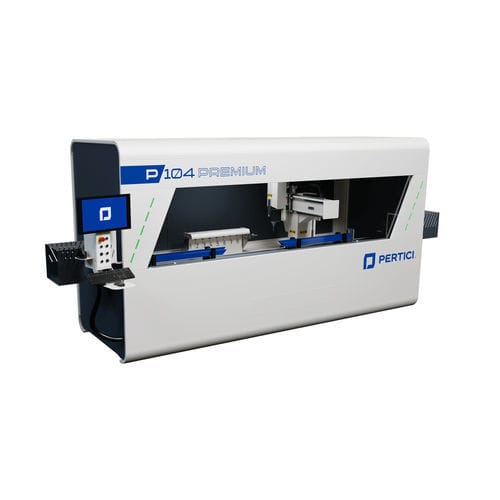

4轴加工中心 P104 PREMIUM

旋转主轴用于钢材用于铝

概述
四轴数控加工中心，设计用于对铝、PVC、轻合金及厚度不超过2 mm的钢材的型材或工件进行铣削、钻孔、攻丝和端铣加工。该机可根据生产需求进行配置，以实现加工灵活性和高效性。

主要特征

• 两个标准气动零点限位，标准作业行程为3.2 m，并可选配将行程加倍。
• 5 kW（S1）电主轴，HSK-F50 刀柄，可在0°至180°任意角度对型材加工。
• 采用四个节省空间的夹具进行型材夹紧，可对型材三面加工并便于较短工件装载。
• 夹具支撑增大至280 mm，并配有可调式特殊夹具垫，能在不损伤柔性型材的情况下轻柔夹紧。
• 沿X轴布置带移动滑车：夹具精确挂装定位，优化加工定位并提高防碰撞安全性。
• 床身中部固定的8位刀库，带集成刀具长度测量系统；可选第二刀库，使刀具容量达到16把。
• 整机防护罩与侧面安全通道，适用于长材加工。
• 移动立柱结构概念在保持较紧凑占地的同时提供高生产率，并具有人机工程学上的便于装卸的优势。

应用 / 适用材料

• 铝
• PVC
• 轻合金
• 钢（厚度可达2 mm）

选项与附件

• 第二刀库（可选），将刀具数量扩展至16把。
• 特殊可调夹具垫，用于对柔性型材进行轻柔夹紧。

技术参数

• 控制轴数：4
• 典型加工：铣削、钻孔、攻丝、端铣
• 作业行程（标准）：3.2 m（可选配加倍）
• 电主轴功率：5 kW（S1）
• 主轴接口：HSK-F50
• 主轴加工角度：0° ÷ 180°
• 型材夹紧：4 个节省空间的夹具
• 夹具支撑增大至：280 mm
• 可调夹具垫以实现精细夹紧
• X轴移动滑车以实现精确夹具定位和防碰撞安全
• 刀库：8 位（标准），可选第二刀库扩展至16把刀具
• 集成刀具长度测量系统
• 安全特性：整机防护与侧面通道，适用于长材加工
• 机床概念：移动立柱，兼顾紧凑占地与高生产率
• 适用材料：铝、PVC、轻合金、钢（最多 2 mm）
