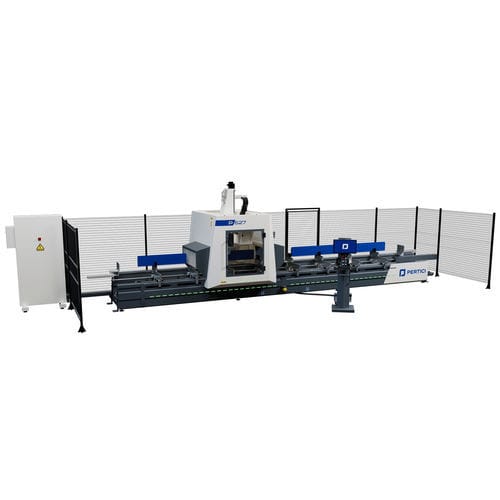

5轴加工中心 PREMIUM series

旋转主轴用于钢材用于铝

产品概述
5轴CNC加工中心，适用于铝、PVC、轻合金和钢材的铣削、钻孔、攻丝、切割和端铣等加工，可对棒材和大尺寸工件进行加工。可根据生产需求进行配置，适用于工业环境以实现灵活性与高产能。

版本与工作模式

• 两种长度版本：7 m 和 9 m。
• 工作模式：单工作区或摆动（摆锤）模式，具有两个相互独立的工作区，便于连续上料并提高生产效率。

主轴与刀具接口
电主轴 11 kW（S1），配备 HSK-F63 刀柄，适用于重负荷加工与精密精加工。

轴与运动
A 轴与 C 轴提供宽范围定位：A 轴 ±90°，C 轴 ±320°，借助 5 轴插补实现复杂的复合及倾斜加工。

刀库与锯片刀具
车身上集成 16 位回转刀库，可安装标准刀具和直径最大 180 mm 的圆盘铣刀。专用刀库存放 Ø450 mm 的锯片刀具（HSK-F63），利用 5 轴插补执行复合切削、直线切割、端铣和修边加工。

夹具与布局
可按长度配置 8 或 12 个自动夹具，沿 X 轴布置。每个夹具独立动作，确保高精度定位和灵活的工件处理。夹具运动系统置于机床基座内，保持床面清洁。

切割后型材头部加工
具备在切割并分离工件后对型材头部进行加工的能力，机器可在主切割阶段后继续加工，从而提高整体生产效率。

适用材料
铝、PVC、轻合金、钢

PREMIUM 版本的优势

• 夹具上增加附加支撑，延长支撑面。
• 夹具移动系统通过管状链置入基座内，保持床面无阻并便于切屑排出。
• 刀具长度测量装置集成于机床软件，实现快速、精确的刀具设定。
• 集中润滑分配系统确保循环滚珠导轨平稳运行，减少磨损。

图片 / 示意图
包含产品图片及 Premium 版本说明示意图。

技术参数

• 型号：P527 | P529 PREMIUM
• 类型：5轴CNC加工中心（受控轴）
• 加工材料：铝、PVC、轻合金、钢
• 长度版本：7 m、9 m
• 工作模式：单区或摆动模式（两个独立工作区）
• 电主轴：11 kW（S1）
• 主轴接口：HSK-F63
• A 轴行程：±90°
• C 轴行程：±320°
• 轴数：5 轴插补控制
• 车身刀库：16 位回转刀库
• 圆盘铣刀最大直径：180 mm
• 锯片刀具：Ø 450 mm，HSK-F63，存放于专用刀库
• 夹具：可配置为 8 或 12 个自动夹具，独立工作
• 夹具移动系统：置于基座内，通过管状链保持床面清洁
• 功能：铣削、钻孔、攻丝、切割、端铣、复合切削与修边
• 特殊功能：切割/分离后进行型材头部加工以实现连续生产
