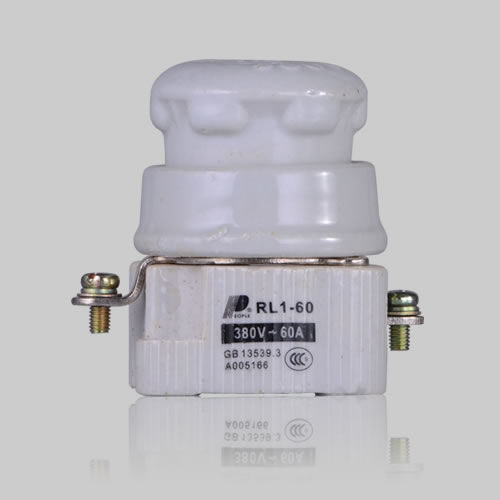

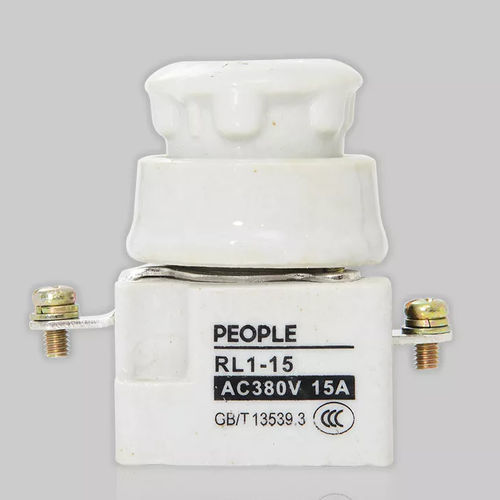

圆柱形熔断器 RL1

陶瓷

RL1系列螺口熔断器适用于交流50Hz、额定电压380V、额定电流最高200A的工业配电设备，用于电路的过载和短路保护。 断路范围及使用类别 该系列保险丝的断路范围为“g”，使用类别为“G”，属于通用型全断路能力保险丝。 结构特点 该系列保险丝由保险丝芯、保险丝座和熔装组件组成。 熔断体由熔管、熔体、填充物和指示器组成。截面可变的纯铜带或铜丝熔体密封在高强度熔管内，熔管中填充经化学处理的高纯度石英砂作为电弧介质。 熔断器端盖上设有熔断指示器，当熔断器熔断时，指示器会立即显现，表明熔断器已熔断。 熔断器底座由底座、带端子的金属螺纹管和瓷质保护环组成。 熔断装载部件由金属外螺纹管和瓷质手柄组成，顶部设有透明窗口，用于识别熔断丝指示器是否出现（即熔断丝是否熔断）。熔断器在运行时呈全密封式结构。底座通过螺丝安装，简单方便。 侧面的端子通过螺丝与外部导线连接。
