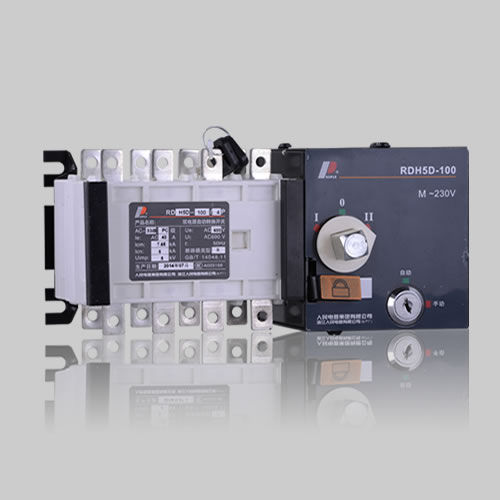

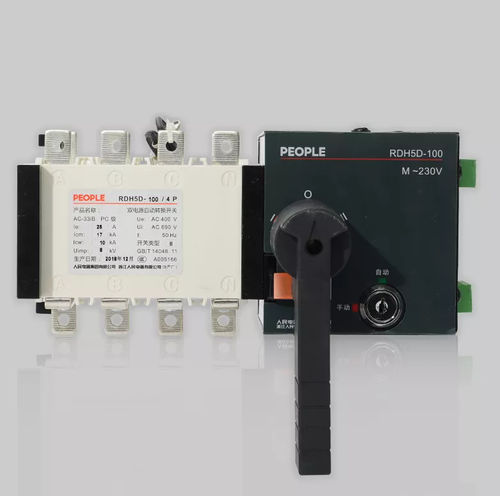

自动转换开关 RDH5D

双向连锁远程操作

RDH5D系列自动转换开关设备集成了电气和机械联锁系统，以确保转换操作的安全性。该设备适用于交流50Hz、额定电压400V、额定常规电流最高达3200A的工业配电设备供电系统。它具备检测、通信、 电气和机械联锁功能。可实现全自动和远程控制、复位、紧急情况下的手动控制及其他操作。该开关适用于双回路供电系统，可自动切换正常电源与备用电源，或在两套负载设备之间实现自动切换和安全断开。 开关结构 3.1 - 电气锁：控制开关内部电路的电源。当其处于“开”位置时，开关可实现全自动、强制复位和远程操作；当其处于“关”位置时，开关仅可进行手动操作。 3.2 - 操作手柄：使用手柄进行手动操作时，电气锁应处于“关”位置。 3.3 - 机械锁：用于检测。首先，使用操作柄将开关转至“0”位置，然后向上拉起锁定机构并锁定，随后进行检测。（拉起锁定机构后，开关内部控制电源将断开，开关无法进行自动和手动操作。） 3.4 - 位置指示：指示工作位置（l、0、ll）。 使用方法 6.1 - 自动功能：当正常电源断电时，开关将电路切换至备用电源；当正常电源恢复时，开关将电路切换回正常电源。 6.2 - 强制恢复“0”功能：按下“0”按钮，开关将切断两路电源。
