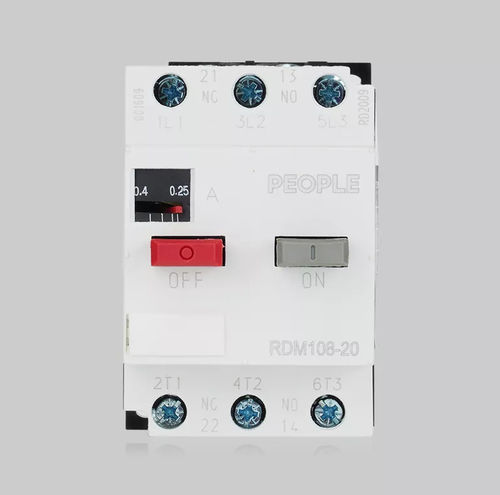

气动式断路器 RDM108 series

用于过载防短路电机保护

RDM108系列塑壳断路器，适用于交流50Hz/60Hz电路，额定工作电压最高为660V，额定电流范围为0.1A至63A，用于保护小容量电机及电路免受过载和短路的影响，并在正常条件下适用于不频繁的电路切换和电机直接启动。 该产品可在全电压和AC-3负载条件下直接启动和切断电机，并能防止过载和短路。 该产品符合GB14048.2和GB14048.4标准。 3.2 结构 RDM108-20 配有辅助触点，RDM108-32 可组装一组外部辅助触点，RDM108-63 可组装一组内部辅助触点。 RDM108-32和RDM108-63的脱扣机构采用快速合闸和断开结构，因此具有限流功能。双金属片反时限延时脱扣和瞬时电磁脱扣。过载脱扣装置配有温度补偿装置。 产品正面设有跳闸电流调节指针，跳闸电流可在规定范围内调节。 RDM108-20、-32、-63的操作方式分别为按钮操作、旋钮操作和手柄操作。该产品采用前面板连接方式，并支持面板安装。 RDM108-20、-32配有安装底板，可安装在35mm DIN导轨上。 正常工作条件和安装条件 3.1 安装地点的海拔高度不得超过2000米。 3.3 污染等级为3级。 3.4 安装类型：主电路为 III 类，辅助电路和控制电路为 II 类。 3.2 环境温度不得高于 +40ºC 且不得低于 -5ºC，
