推车式母排加工机 / 切割 HBC-CP200

冲压固定

概述

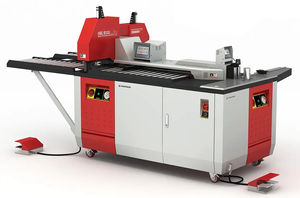

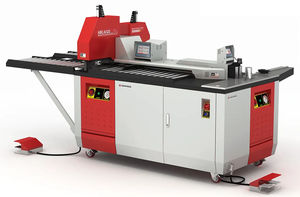

HBC-CP200 是一款专用的母线（busbar）切割与冲孔二合一机器，适用于铜、铝母线，最大尺寸 200 × 20 mm。该机将冲孔与切割作为独立工位（不含折弯工位），面向连续高产能生产并支持两名操作员同时工作。

功能与主要特点

• 主要功能：切割与冲孔（无折弯工位）
• 最大母线处理范围：200 × 20 mm（铜与铝）
• 最大冲孔模具/孔径：Ø26 mm
• 两个独立油压动力单元，分别驱动冲孔与切割，避免油压瓶颈
• 支持两名操作员同时作业
• 定位选型：可编程长度定位（ES）或手动限位（EH）
• 激光中心定位器以确定孔位
• 脚踏开关用于自动模式操作
• 侧滚轮/滚轮台便于材料移动
• 具备 Industry 4.0 就绪的控制与自动化接口

动力与液压
总装机功率：8.5 kW；液压工作压力：200 bar；液压油容量：60 L（Hydraulic Oil H68）。标准电源：380 V AC 三相，50 Hz。

机器与运行
采用地面固定底座安装，保证稳定的永久占地，适合连续生产环境。滚轮台方便宽厚母线的装卸与输送。提供自动编程限位（ES）和手动限位（EH）两种配置。最终的机器重量与准确尺寸请在订购/生产阶段以技术文件为准。

附加说明
适用于需要宽厚母线的高电流配电柜与大型开关设备。通过分离冲孔与切割的油压驱动，避免单一油压瓶颈，从而在大截面母线上保持稳定的产能。

技术参数 / 规格

• 型号：HBC-CP200（EH / ES 版本）
• 功能：切割 + 冲孔（无折弯工位）
• 最大能力：200 × 20 mm
• 适用材料：铜与铝
• 最大冲孔模具/孔径：Ø26 mm
• 定位限位：手动（EH）/ 可编程长度限位（ES）
• 额定电压：380 V AC（三相）
• 总功率：8.5 kW
• 频率：50 Hz
• 工作压力：200 bar
• 液压油：60 L（Hydraulic Oil H68）
• 液压系统：冲孔与切割各自独立的两个动力单元
• 操作员人数：2
• 安装形式：固定底座 / 地面安装
• 页面显示尺寸（L×W×H）：245 × 148 × 180 cm（请在技术文件中确认最终单位与数值）
• 机器重量：制造后确认
• Industry 4.0 就绪：可编程限位与自动化控制功能
