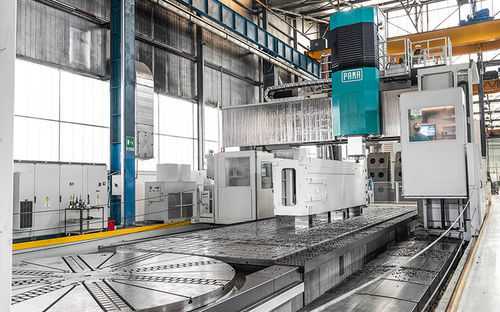

3-4轴加工中心 VERTIRAM GT

立式用于金属龙门式

概述
PAMA的VERTIRAM GT门式立式加工中心覆盖小型到超大型工件的立式加工需求，配置从高速主轴到高扭矩、高阻尼的重切削方案。可选移动横梁以优化主轴与工件间距。

设计与结构
采用有限元分析优化质量分布、静动态刚性及热对称性。核心为在主轴箱内由静压垫导向的ram，配备实时热伸长补偿系统，以保证在振动源处的加工精度与刚性。

Ram 方案（可配置）

• 带驱动的 ram
• 带镗杆的 ram
• 带集成 C 轴的 ram

定制与选项
PAMA 提供丰富配置：铣削或回转工作台、多种刀库、刀具与数控分度头等附件，以及可移动横梁以提升通用性与加工适配性。

控制系统
可选 CNC：Siemens、Heidenhain、Fanuc，按工艺和车间标准选择。

技术信息（摘要）
柱间净距（水平间隙）：3100 mm – 10100 mm
ram 面下垂直间隙：2350 mm – 6000 mm
ram 行程：1600 mm – 4000 mm

工作区（选定数值）
X 轴（门架）行程示例：5000 mm（表格为 + N x 1000 模式）
Y 轴（主轴/头部）行程：4100 – 11600 mm
Z 轴（ram）行程：1500 – 4000 mm
V 轴（横梁，选项）行程：1100 – 3600 mm

地板板
宽度：2000 – 9000 mm

回转工作台
台面或托盘直径：Ø1250 – Ø8000
承载能力：最高 300000 kg
回转速度：最高 350 rpm

主轴箱 - 带驱动的 ram（选定数值）
主轴传动：Direct Drive
主轴功率（S1）：66 – 82 kW
主轴扭矩（S1）：1175 – 2494 Nm
主轴转速：4000 – 6000 rpm

主轴箱 - 带集成 C 轴的 ram（选定数值）
主轴传动：Direct Drive / 4 档
主轴功率（S1）：66 – 103 kW
主轴扭矩（S1）：1175 – 10730 Nm
主轴转速：4000 rpm（典型）

主轴箱 - 带镗杆的 ram（选定数值）
镗削主轴直径：130 – 160 mm
W 轴行程（镗削主轴）：800 mm
主轴传动：Direct Drive
主轴功率（S1）：78 – 82 kW
主轴扭矩（S1）：1743 – 2494 Nm
主轴转速：4000 – 5000 rpm

直线轴特性
X、Y、Z、W 轴快移：最高 30000 mm/min
V 轴快移：最高 4000 mm/min

技术参数

• 型号：VERTIRAM GT
• 品牌：PAMA
• 水平间隙：3100 – 10100 mm
• ram 面下垂直间隙：2350 – 6000 mm
• ram 行程：1600 – 4000 mm
• X 轴行程（门架）：示例 5000 mm (+ N x 1000 pattern)
• Y 轴行程（主轴）：4100 – 11600 mm
• Z 轴行程（ram）：1500 – 4000 mm
• V 轴行程（横梁选项）：1100 – 3600 mm
• 地板板宽度：2000 – 9000 mm
• 回转台直径：Ø1250 – Ø8000
• 回转台承载能力：最高 300000 kg
• 回转速度：最高 350 rpm
• 主轴功率（视配置而定）：66 – 103 kW
• 主轴扭矩（视配置而定）：1175 – 10730 Nm
• 主轴转速（典型）：最高 6000 rpm
• 镗削主轴直径（选项）：130 – 160 mm
• 直线轴快移：最高 30000 mm/min（X,Y,Z,W）；V 轴最高 4000 mm/min
• 可选 CNC 控制：Siemens、Heidenhain、Fanuc
