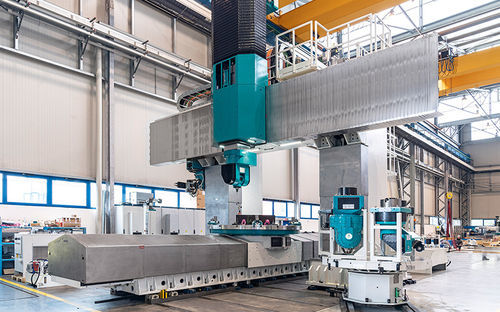

3-4轴加工中心 VERTIRAM TT立式用于金属铣削
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3-4轴
- 卧式／立式
- 立式
- 加工材料
- 用于金属
- 相关功能
- 铣削, 旋转式
- 应用
- 用于大型工件, 小型零件生产, 用于小型工件
- 其他特性
- 中等尺寸
- X轴
最少: 5,000 mm
(196.85 in)最多: 13,000 mm
(511.81 in)- Y轴
最少: 3,600 mm
(141.73 in)最多: 6,600 mm
(259.84 in)- Z轴
最少: 1,500 mm
(59.06 in)最多: 4,000 mm
(157.48 in)- 转速
最少: 4,000 rpm
(25,133 rad.min-1)最多: 6,000 rpm
(37,699 rad.min-1)- 输出功率
最少: 66 kW
(89.73 hp)最多: 103 kW
(140.04 hp)- X轴进给速度
40,000 mm/min
(26.25 in/s)- Y轴进给速度
40,000 mm/min
(26.25 in/s)- Z轴进给速度
40,000 mm/min
(26.25 in/s)- 最大台面负荷
最少: 0 kg
(0 lb)最多: 200,000 kg
(440,925 lb)
产品介绍
概述
VERTIRAM TT系列立式加工中心（中小型与中大型）通过轴向动态性能与侧重刚性和阻尼的配置相结合，满足多种工件的尺寸精度要求。机床可配置为侧重主轴高速或侧重高扭矩与振动抑制的版本。
系列与适应性
VERTIRAM TT覆盖需要立式加工的小、中、大型工件。可选的移动横梁（crossrail）可根据工件调整主轴高度，以提高适应性。
设计与组件
中小型机采用线性轴滚子导轨以优化动态性能；中大型机采用预压油静导轨以增强刚性与振动阻尼。主轴（ram）在主轴箱内由油静支撑导向，并配备实时热伸长补偿系统。CNC附件头通过温控流体循环实现热稳定化；运动部件润滑可采用气油或恒温油循环系统，以支持高速、高重复精度与耐磨性。
主轴（ram）方案
可选配置与选项
技术信息（摘要）
立柱间水平间隙：2600–5100 mm；主轴面下垂直间隙：2350–6000 mm；ram行程（Z）：1500–4000 mm。
工作区域
立柱间距 | 2600 - 5100 mm
ram面下间隙 | 2350 - 6000 mm
X轴行程（工作台） | 5000 - 13000 mm
Y轴行程（主轴箱） | 3600 - 6600 mm
Z轴行程（ram） | 1500 - 4000 mm
V轴行程（横梁 - 选项） | 1100 - 3600 mm
铣削工作台
工作台/托盘尺寸 | 1500x4000 - 4000x12000 mm
承载能力 | 最高 200000 kg
车削工作台
工作台/托盘尺寸 | Ø1250 - Ø6000
承载能力 | 最高 100000 kg
旋转速度 | 最高 350 rpm
主轴箱 - ram（带驱动器）
主轴传动 | 直接驱动（Direct Drive）
主轴功率（S1） | 66 - 82 kW
主轴扭矩（S1） | 1175 - 2494 Nm
主轴转速 | 4000 - 6000 rpm
主轴箱 - ram（带集成C轴）
主轴传动 | Direct Drive / 4档
主轴功率（S1） | 66 - 103 kW
主轴扭矩（S1） | 1175 - 10730 Nm
主轴转速 | 4000 rpm
主轴箱 - ram（带镗杆）
镗削主轴直径 | 130 - 160 mm
W轴行程（镗削主轴） | 800 mm
主轴传动 | Direct Drive
主轴功率（S1） | 78 - 82 kW
主轴扭矩（S1） | 1743 - 2494 Nm
主轴转速 | 4000 - 5000 rpm
直线轴特性
X,Y,Z,W轴快速进给 | 最高 40000 mm/min
V轴快速进给 | 最高 4000 mm/min
技术规格
VERTIRAM TT系列立式加工中心（中小型与中大型）通过轴向动态性能与侧重刚性和阻尼的配置相结合，满足多种工件的尺寸精度要求。机床可配置为侧重主轴高速或侧重高扭矩与振动抑制的版本。
系列与适应性
VERTIRAM TT覆盖需要立式加工的小、中、大型工件。可选的移动横梁（crossrail）可根据工件调整主轴高度，以提高适应性。
设计与组件
中小型机采用线性轴滚子导轨以优化动态性能；中大型机采用预压油静导轨以增强刚性与振动阻尼。主轴（ram）在主轴箱内由油静支撑导向，并配备实时热伸长补偿系统。CNC附件头通过温控流体循环实现热稳定化；运动部件润滑可采用气油或恒温油循环系统，以支持高速、高重复精度与耐磨性。
主轴（ram）方案
- 带驱动器的ram
- 带镗杆的ram
- 带集成C轴的ram
可选配置与选项
- 多种铣削或车削工作台
- 多种刀库以及刀具/附件头专用库
- CNC软件：Siemens、Heidenhain、Fanuc
技术信息（摘要）
立柱间水平间隙：2600–5100 mm；主轴面下垂直间隙：2350–6000 mm；ram行程（Z）：1500–4000 mm。
工作区域
立柱间距 | 2600 - 5100 mm
ram面下间隙 | 2350 - 6000 mm
X轴行程（工作台） | 5000 - 13000 mm
Y轴行程（主轴箱） | 3600 - 6600 mm
Z轴行程（ram） | 1500 - 4000 mm
V轴行程（横梁 - 选项） | 1100 - 3600 mm
铣削工作台
工作台/托盘尺寸 | 1500x4000 - 4000x12000 mm
承载能力 | 最高 200000 kg
车削工作台
工作台/托盘尺寸 | Ø1250 - Ø6000
承载能力 | 最高 100000 kg
旋转速度 | 最高 350 rpm
主轴箱 - ram（带驱动器）
主轴传动 | 直接驱动（Direct Drive）
主轴功率（S1） | 66 - 82 kW
主轴扭矩（S1） | 1175 - 2494 Nm
主轴转速 | 4000 - 6000 rpm
主轴箱 - ram（带集成C轴）
主轴传动 | Direct Drive / 4档
主轴功率（S1） | 66 - 103 kW
主轴扭矩（S1） | 1175 - 10730 Nm
主轴转速 | 4000 rpm
主轴箱 - ram（带镗杆）
镗削主轴直径 | 130 - 160 mm
W轴行程（镗削主轴） | 800 mm
主轴传动 | Direct Drive
主轴功率（S1） | 78 - 82 kW
主轴扭矩（S1） | 1743 - 2494 Nm
主轴转速 | 4000 - 5000 rpm
直线轴特性
X,Y,Z,W轴快速进给 | 最高 40000 mm/min
V轴快速进给 | 最高 4000 mm/min
技术规格
- 立柱间水平间隙：2600 - 5100 mm
- ram面下垂直间隙：2350 - 6000 mm
- ram行程（Z轴）：1500 - 4000 mm
- X轴行程（工作台）：5000 - 13000 mm
- Y轴行程（主轴箱）：3600 - 6600 mm
- V轴行程（横梁 - 选项）：1100 - 3600 mm
- 铣削工作台/托盘尺寸：1500x4000 - 4000x12000 mm
- 车削工作台直径：Ø1250 - Ø6000
- 铣削承载能力：最高 200000 kg
- 车削承载能力：最高 100000 kg
- 车削速度：最高 350 rpm
- 主轴功率范围：66 - 103 kW（取决于配置）
- 主轴扭矩范围：1175 - 10730 Nm（取决于配置）
- 主轴转速范围：最高 6000 rpm（取决于配置）
- 轴向快速进给 X,Y,Z,W：最高 40000 mm/min；V：最高 4000 mm/min
- ram方案：带驱动器的ram；带镗杆的ram；带集成C轴的ram
