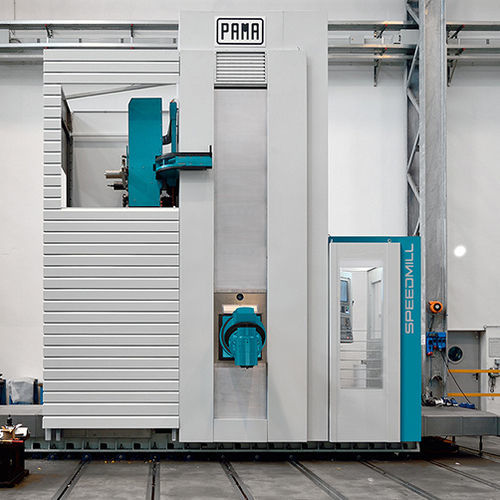

CNC数控镗削-铣削中心 SPEEDMILL B series

卧式立柱4轴

概述
PAMA Speedmill B 镗铣床结合了高阻尼、轴向高动态性能和高速主轴，适用于需要采用卧式加工的中大型零件，能实现高精度加工。

设计与结构
Speedmill B 采用热对称立柱与中央安装的工作头，以最大化几何稳定性和重复定位精度。X、Y 轴使用滚子导轨以优化轴的动态响应。拉杆（ram）在主轴箱内由静压垫导向，并配备 Direct Drive 传动的镗杆。拉杆和镗杆均配备反馈系统，用于补偿温度变化引起的伸长，从而确保精度、刚性及局部振动阻尼。

温控、润滑与运动学
CNC 附件头通过受控温度的流体循环实现热稳定。为获得高转速、精度及运动部件的耐磨性，润滑采用气油或恒温油循环系统。

定制与软件

• 多种铣削或车削工作台可选
• 多种刀库以及刀具与附件头刀库可选

在数控方面，该系列可配置为 Siemens、Heidenhain 或 Fanuc 控制系统。

技术信息（摘要）
PAMA Speedmill B 系列 Y 轴行程可达 5000 mm，拉杆行程为 1200 至 2000 mm，镗杆直径为 120 至 160 mm。

工作区域（表）
X 轴行程（立柱）：5000 mm；+N x 1000
Y 轴行程（主轴箱）：2000 - 5000 mm
Z 轴行程（拉杆）：1200 - 2000 mm
W 轴行程（镗削主轴）：600 - 1000 mm
Z+W 轴行程：1800 - 3000 mm

主轴箱 - 拉杆（表）
拉杆截面：430x430 - 500x500 mm
镗削主轴直径：120 - 160 mm
主轴传动：Direct Drive
主轴功率 (S1)：66 - 82 kW
主轴扭矩 (S1)：1175 - 2494 Nm
主轴转速：4000 - 5000 rpm

线性轴特性（表）
X、Y、Z、W 轴快速进给：最高可达 35000 mm/min

备注
机床结构通过有限元分析开发，以优化质量并保证高静态与动态刚性及热对称性。拉杆由静压垫导向，并配备先进的热补偿系统以确保加工精度。
