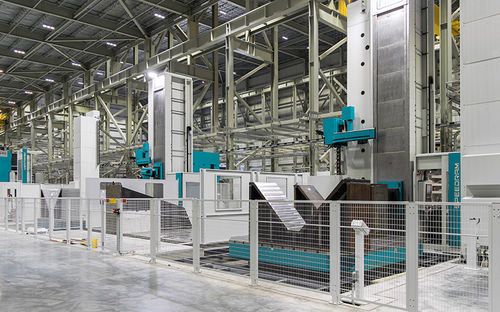

CNC数控镗削-铣削中心 SPEEDRAM series

卧式地面用4轴

产品概述
SPEEDRAM镗铣床结合了静压导轨的阻尼特性、高刚性及主轴大扭矩，适用于偏好横向加工的中大型工件，提供所需的加工精度。

设计与特点
X、Y轴采用预压静压导轨，以发挥刚性和振动抑制效果。拉姆（ram）在主头内由静压垫导向，并配备机械传动的镗杆。拉姆与镗杆均配备反馈系统以补偿热伸长，确保精度与局部振动抑制。

工程设计与定制
机床结构经有限元分析优化质量分布，以保证静态和动态刚度及热对称性。SPEEDRAM可根据工件要求配置或定制，包括：

• 多种标准或定制的CNC刀塔/主轴头
• 多种铣削或车削工作台
• 多种刀库及刀具与CNC刀塔的刀库组态

控制系统
可选CNC系统包括Siemens、Heidenhain或Fanuc。

技术信息
SPEEDRAM系列Y轴行程可达10 m，拉姆行程为1200 mm至2000 mm，镗杆直径为130 mm至300 mm。

工作范围（数值）
X轴行程（立柱）：5000
+N X 1000
Y轴行程（主头）：2000 - 10000
Z轴行程（拉姆）：1200 - 2000
W轴行程（镗削主轴）：800 - 1600
Z+W轴合计行程：2000 - 3600

主头 - 拉姆
拉姆截面：430x430 - 600x600
镗削主轴直径：130 - 300 mm
主轴传动：2/3 级
主轴功率 (S1)：41 - 138 kW
主轴扭矩 (S1)：1389 - 18551 Nm
主轴转速：1500 - 4000 rpm

线性轴特性
X、Y、Z、W轴快移：最高可达30000 mm/min

技术规格

• 型号名称：SPEEDRAM
• 机床类型：落地式卧式镗铣床
• 主要特征：X、Y轴静压导轨；拉姆由静压垫导向；具有机械传动的镗杆；拉姆和镗杆的热伸长反馈补偿
• Y轴行程：可达10 m
• 拉姆行程（Z）：1200 - 2000 mm
• 镗杆直径：130 - 300 mm
• X轴行程（立柱）：5000 mm（可选增量：+N x 1000）
• Y轴行程（主头）：2000 - 10000 mm
• Z+W轴合计行程：2000 - 3600 mm
• 主轴功率 (S1)：41 - 138 kW
• 主轴扭矩 (S1)：1389 - 18551 Nm
• 主轴转速：1500 - 4000 rpm
• 快移（X,Y,Z,W）：最高30000 mm/min
• 主轴传动：2/3 级
