光学仪器磨床 SM series

CNC数控3轴5轴

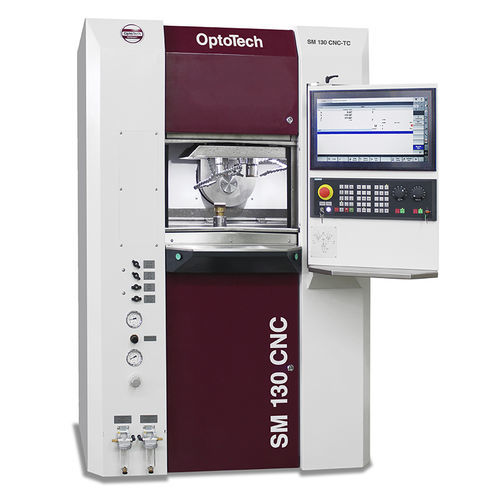

SM 30 CNC-TC 特征 理想的高速经济型CNC数控铣磨机 加工内窥镜和超小光学元件的理想选择 一个工件轴，可选弹性或真空装夹 两个工具主轴：粗磨工具轴(滚珠轴承)和精磨工具轴(空气轴承)可装载标准的杯型砂轮或组合砂轮 操作简便，采用CNC数控系统实现参数输入 西门子Sinumerik 840 D Solution Line 控制系统 床身采用铸铁一体铸造，刚性更高 选件：冷却液循环系统；用于非球面加工的软件包；用于测量中心厚的测针 SM 60 CNC-TC 设备可配置3轴或4轴，以获得最大的柔性加工 可提供3个版本：TwinCut(标准)、DoubleTwo-3C、DoubleTwo-Invers 3轴数控系统(X,Z,B);另一種可選的C-軸和Y軸 直接驱动主轴，性能更好，运行更舒畅、振动更小 采用创新的3C技术(粗磨、精磨和用丸片超精磨)获得更好的表面质量，并可缩短30%-50%的抛光时间 AST(自动高度感应技术) 曲率加工 最佳使用铣磨工具实现3D面形铣磨 磨边加工(外径和倒角) 选件：组合砂轮；3C技术；中心高测量头；4轴配置技术； 选件：组合砂轮；测量头；OptoTool工装设计软件；自动装置系统；C轴；和远程诊断；Y-軸 ; 复杂外形的磨边加工(OptoEdge) SM 130 CNC-TC 三个主轴（一个工件轴，两个工具轴） 采用3轴数控系统，便于灵活调整工艺参数 采用西门子Sinumerik 840 Digital - SolutionLine 控制系统，12英寸TFT显示屏 采用节能电机，节能可达30% OptoTech人机交互界面 加工工艺： 标准杯形金刚石砂轮铣磨球面 采用组合砂轮粗磨、精磨或者磨边 采用杯形金刚石砂轮进行保护倒角； 可选F-Cube 2D非球面软件包 SM 150 CNC-TC 设备可配置3轴或4轴，以获得最大的柔性加工 可提供3个版本：TwinCut(标准)、DoubleTwo-3C、DoubleTwo-Invers 3轴数控系统(X,Z,B);種可選的C-軸 直接驱动主轴，性能更好，运行更舒畅、振动更小 采用创新的3C技术(粗磨、精磨和用丸片超精磨)获得更好的表面质量，并可缩短30%-50%的抛光时间 AST(自动高度感应技术) 曲率加工 磨边加工(外径和倒角) 选件：组合砂轮；3C技术；中心高测量头；4轴配置技术； 用于加工2D旋转对称非球面的F3-2D软件包 选件：组合砂轮；测量头；OptoTool工装设计软件；自动装置系统；C轴; 远程诊断；复杂外形的磨边加工(OptoEdge) SM 201 CNC-TC 双工具轴配置，无需换刀即可实现粗磨、精磨到超精磨 集成磨边功能 可加工抛光模基体，加工口径可达Ø 400 mm 选件：组合砂轮；3C技术；测量用探针；面形修正；远程诊断
