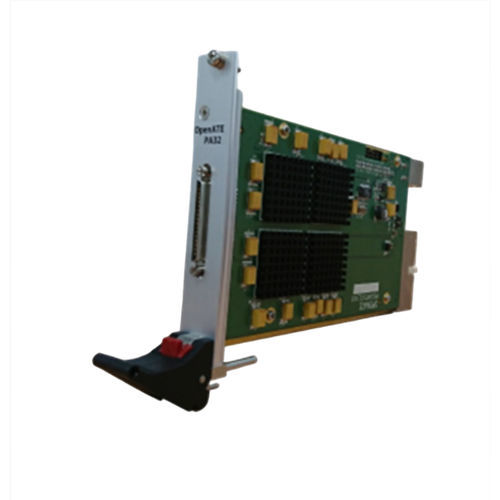

数字I/O卡 PA32S

串行32路I/OPXI

PA32S 将基于 PXI 的数字仪器的性能和功能提升到了一个新的水平。PA32S 基于 PE32 成熟的架构，以紧凑的 3U PXI 外形提供高性能引脚电子设备和增强型定时发生器。每块板卡都可作为独立的数字子系统使用，或根据需要将多块板卡互连，支持多达 512 个双向引脚（16 块板）。PA32S 还支持深度模式存储器，提供 32 M 板载矢量存储器，可对每个引脚方向进行动态控制，测试速率高达 33 MHz。借助新的 32M 捕获/记录存储器，PA32S 可捕获 32 个通道，并记录其故障。 功能 PA32S 支持 -0.5V ~ +5V VIH VIL（每个通道）、VOH/VOL（每个双通道）和 PMU（每个通道）。PA32S 提供 16 个定时集、2 个驱动 TG 边沿和 2 个选通 TG 边沿。支持 2 个格式集（可即时更改）和 4 种驱动数据格式：RTZ（归零）、RTO（归一）、NRZ（非归零）、SBC（环绕补全），可灵活创建各种总线周期和波形，以测试板级和盒级产品。8 个 100MHz 32 位 TMU，用于频率测量。用于串行端口访问的 I2C/SPI 数据引擎。四站点模式可将 32 通道模式作为 4 站点 8 通道模式运行。利用 96MHz 基准时钟，可为麦克风设备生成 2.4MHz 模式。 板载内存 PA32S 为每个通道提供 32 M 矢量存储器。可编程模式循环时间长达 232 次或无限次。模式符号包括 0、1、L、H、X。 兼容性 所有 OpenATE Interfaces PXI 卡均符合 PXI 规范 2.0（2000 年 8 月发布）
