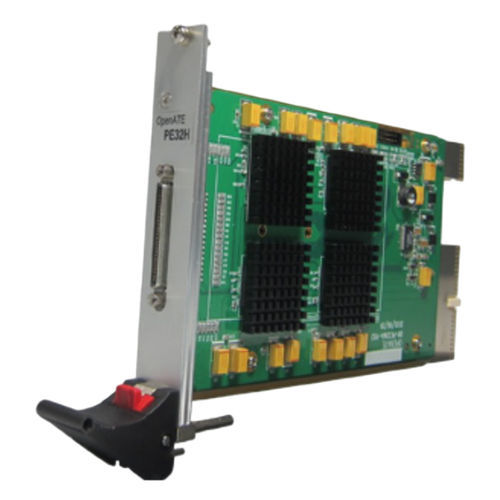

数字I/O卡 PE32H
PXI32路I/O3U

数字I/O卡
数字I/O卡
添加到我的收藏夹
添加到产品对比表


产品规格型号

信号类型
数字
总线标准
PXI
输入/输出数量
32路I/O
尺寸
3U
其他特性
可编程, 紧凑型

产品介绍

PE32H代表了基于PXI的数字仪器的性能和能力的一个新水平。 基于PE32的成熟架构,PE32H在一个紧凑的3U PXI外形尺寸中提供了高性能的引脚电子器件和增强的定时发生器。每张卡都可以作为一个独立的数字子系统,或者如果需要的话,可以将多张卡相互连接。 互连,支持多达256个双向引脚(8个板)。PE32H还支持深度模式记忆,提供32M的板载矢量存储器,每个引脚方向动态控制,测试速率高达66MHz。 通过新的32M日志存储器,PE32H可以捕获32个通道的数据或故障日志。 PE32H每通道支持-1 ~ +7 VOH VOL VIH VIL,每板支持4个PMU。PE32H提供4个定时集,2个驱动TG Edges,1个选通TG Edges。4个格式集,随用随改,支持四种驱动数据格式。RTZ(归零)、RTO (Return To One), NRZ (Non Return To Zero), SBC (Surround By Complement),它们可以 提供灵活性,创建各种总线周期和波形来测试板级和盒级产品。一个200MHz的32位计数器用于频率测量。四个站点的模式可以运行32通道的模式,如同4个站点的8通道模式。 板载存储器 PE32H每通道提供32M的矢量存储器。可编程的图案循环时间可达232或无限。模式符号包括0、1、L、H、X、Z、J、Q。 兼容性 所有OpenATE Interfaces PXI卡都符合PXI规范2.0(2000年8月发布)。 软件 PE32H提供了API和模式编辑器。 图案编辑器是一个编辑测试图案的软件工具。

---

PDF产品目录
