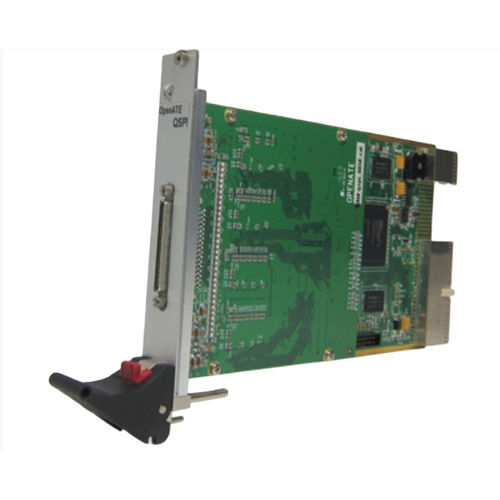

数字I/O卡 QSPI

USB64路输入输出PXI

QSPI 为基于 PXI 的数字仪器提供了多功能的性能和功能。QSPI 以紧凑的 3U PXI 外形提供高性能引脚电子设备、4 个 I2C 主控器和 4 个 32 位计数器、4 个时钟发生器。每块卡均可作为四站点 I2C/SPI 设备测试仪使用，多块卡可以相互连接，支持多达 64 个站点。QSPI 还支持深度模式存储器，提供 32M 板载矢量存储器，可对每个引脚方向进行动态控制，测试速率高达 10 MHz。 特性 QSPI 每个通道支持 -1 ~ +10 VOH VOL VIH VIL，每个电路板支持 32 个 PMU。QSPI 提供 1 个定时集、2 个驱动 TG 边沿、2 个选通 TG 边沿，并支持 4 种驱动数据格式。RTZ（归零）、RTO（归一）、NRZ（非归零）、SBC（环绕补全），可灵活创建各种总线周期和波形，以测试板级和盒级产品。 板载存储器 QSPI 为每个站点提供 32 M 矢量存储器。可编程模式周期时间长达 232 或无限长。图案符号包括 0、1、L、H、X、Z、J、Q。 兼容性 所有 OpenATE Interfaces PXI 卡均符合 PXI 规范 2.0（2000 年 8 月发布） 软件 QSPI 随附 API 和模式编辑器。模式编辑器是一种编辑测试模式的软件工具。 应用程序 - 自动测试设备（ATE） - 消费类数字功能测试 - 数字模式生成 - I2C 器件测试
