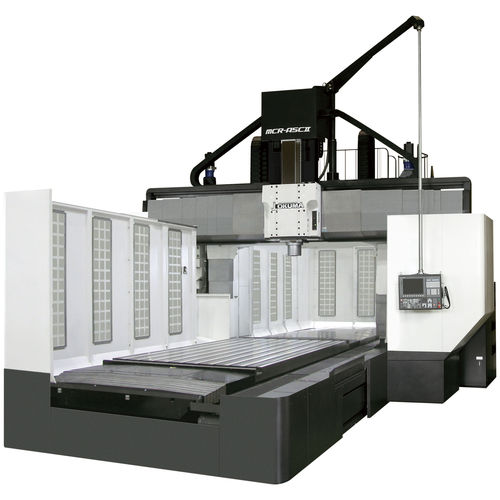

3轴CNC加工中心 MCR-A5C series
立式双柱式120工具

3轴CNC加工中心
3轴CNC加工中心
添加到我的收藏夹
添加到产品对比表


产品规格型号

轴数量
3轴
卧式/立式
立式
结构
双柱式
工具数量
120工具, 80工具, 50工具
应用
用于模具
其他特性
高速, 紧凑型, 大功率, 高刚性, 自动装卸
X轴

最多: 12,050 mm
(474 in)

最少: 3,050 mm
(120 in)

Y轴

2,600 mm, 3,100 mm, 3,600 mm, 4,100 mm
(102 in, 122 in, 142 in, 161 in)

Z轴

800 mm
(31 in)

转速

4,000 rpm, 6,000 rpm, 10,000 rpm
(25,133 rad.min-1, 37,699 rad.min-1, 62,832 rad.min-1)

输出功率

22 kW, 26 kW, 30 kW
(29.91 hp, 35.35 hp, 40.79 hp)

X轴进给速度

30,000 mm/min
(20 in/s)

Y轴进给速度

30,000 mm/min
(20 in/s)

Z轴进给速度

20,000 mm/min
(13 in/s)

产品介绍

方形立柱的龙门结构,对上下左右、以及扭曲等的负荷具有足够的刚性、耐强力切削,能够确保高精度。 精度寿命长的横梁升降导轨面 横梁升降导轨面可确保足够的长度,无爬行运动可确保精度寿命长的结构。 同时实现高速度与高精度加工的主轴头(滑鞍导轨面) 主轴头向导是宽幅的高刚性矩形断面形状。并且,通过横梁上的辊由自重平衡装置支撑。由此可以获得高速高精度的运动与高质量的加工面。 快速且准确地完成定位 工作台导轨为滚动导向方式 工作台和工件的重量全部由淬火磨削而成的导轨面上的滚柱轴承支撑,不怕负重不受工件重量变化的影响,可实现轻快流畅的动作及准确的定位。 在工作台中间铺设了驱动部(滚珠丝杠)与窄导轨,可长时间保持稳定良好的直线运动。 高效率、大范围复合加工如您所愿 丰富的主轴头 通过更换阵容丰富的主轴头,即可实现所有形状的所有加工。 不但可以更换刀具(ATC),通过自动装卸主轴头(AAC),还可以实现处理多种工序的自动运转,大大提高生产性.
