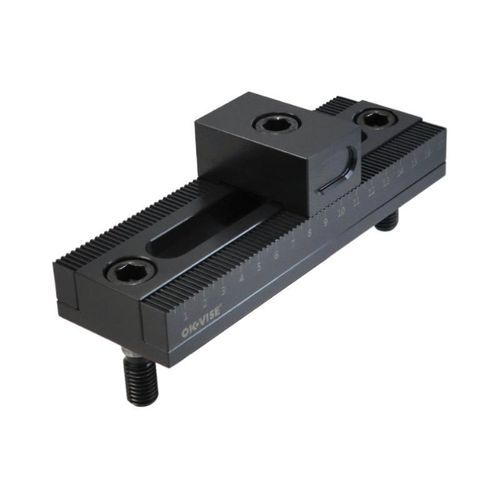

长方形止动装置 GS-SA1

描述
该模块设计为在使用一枚置于中间的夹具夹紧两件工件时的可调止动器。它可在模块化格栅夹具上实现可变定位，以适应不同的工件长度。例如，在50×50 mm的格栅间距下，为了夹紧所有尺寸的工件，至少需要50 mm的可调范围。

详细信息（表）

• 类型：GS-SA1、GS-SA2
• GS-SA1 — A：15–75 mm；B：100 mm；C：125 mm；重量约：1,410 g；提供3D STEP和PDF图纸
• GS-SA2 — A：15–125 mm；B：150 mm；C：175 mm；重量约：1,740 g；提供3D STEP和PDF图纸

产品页包含的图片

• 主图：GS-SA2_01.png（800×800）
• 页面上的其他图片（示意）：GS-SXY_D-1.webp、IMG_4681-scaled、GRID_2B-scaled

技术特性 / 规格

• 产品系列：适用于 OK-VISE® Grid System 的可调式格栅止动模块
• 用途：适用于使用单个中间夹具夹紧两件工件的可调止动模块
• 设计说明：在50×50 mm格栅下，夹紧所有工件尺寸需至少50 mm的可调范围
• 可用类型：GS-SA1 和 GS-SA2
• GS-SA1 – 可调范围 A：15–75 mm；B：100 mm；C：125 mm；重量约：1,410 g；提供3D STEP
• GS-SA2 – 可调范围 A：15–125 mm；B：150 mm；C：175 mm；重量约：1,740 g；提供3D STEP
• 提供 CAD / STEP 文件及 PDF 图纸（提供 3D 数据）
