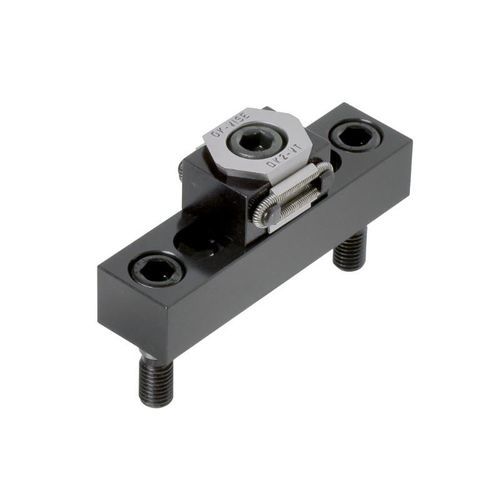

机械夹持单元 GCD-D series

轨道式用于T形槽模块化

产品概述
该夹具模块将长T型槽导轨与夹具组合，用于格栅式工装台上实现双向定位和夹持。T型槽设计使夹具左右两侧的工件尺寸不会影响夹持动作。注意：光面导轨变体不带齿纹。

主要特点

• 用于工业夹具的双向格栅系统夹具模块
• 带长T型槽的导轨与夹具组合
• 槽型设计确保工件左右尺寸不影响夹持
• 可选夹爪类型：齿形（GCD-DR1）、光面（GCD-DS1）、附加件（GCD-DT1）
• A工作范围：8–71 mm（GCD-DR1、GCD-DS1）；10–69 mm（GCD-DT1）
• B 尺寸示例（Bmin / Bopt / Bmax）：42 / 45 / 49 mm（GCD-DR1、GCD-DS1）；46 / 49 / 53 mm（GCD-DT1）
• 约重：760 g（GCD-DR1、GCD-DS1），780 g（GCD-DT1）
• 部分型号可提供 STEP (3D) CAD 文件和 PDF 图纸

技术规格

• GCD-DR1 — 夹爪类型：齿形；A：8–71 mm；Bmin/Bopt/Bmax：42/45/49 mm；重量：约 760 g；STEP (3D)：可用
• GCD-DS1 — 夹爪类型：光面；A：8–71 mm；Bmin/Bopt/Bmax：42/45/49 mm；重量：约 760 g；STEP (3D)：可用
• GCD-DT1 — 类型：附加件；A：10–69 mm；Bmin/Bopt/Bmax：46/49/53 mm；重量：约 780 g；STEP (3D)：未列出

应用与兼容性
该模块适用于工装台、CNC 加工夹具及需要双向调节和可重复定位的模块化夹持系统。使用相应的安装紧固件可与格栅和T型槽台兼容。

文档与订购
订购时请注明所需型号（GCD-DR1、GCD-DS1 或 GCD-DT1）。提供用于集成的 3D STEP 文件和 PDF 图纸；有关访问和订购信息，请联系供应商。
