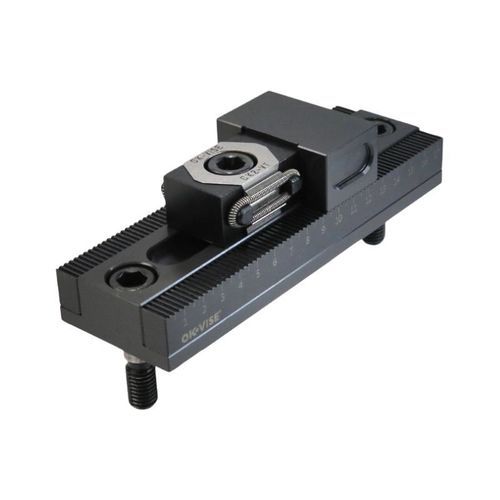

机械夹持单元 GCS-D series

轨道式用于导向轨模块化

说明
用于单向夹紧的夹模块。每个模块安装在带有倾斜齿的底座导轨上，使夹紧力可以可靠地在单一方向作用。提供齿形夹头和光面夹头两种类型，并附带CAD和图纸文件，便于集成到诸如 OK-VISE® Grid System 的模块化夹具系统中。

类别

• 格栅系统
• Multi-Rail RL

型号与尺寸

• GCS-DR1 — 齿形夹头；A: 10-45 mm；B: 100 mm；C: 125 mm；重量：约1 620 g；提供PDF图纸和STEP文件。
• GCS-DR2 — 齿形夹头；A: 10-95 mm；B: 150 mm；C: 175 mm；重量：约1 940 g；提供PDF图纸和STEP文件。
• GCS-DS1 — 光面夹头；A: 10-45 mm；B: 100 mm；C: 125 mm；重量：约1 620 g；提供PDF图纸和STEP文件。
• GCS-DS2 — 光面夹头；A: 10-95 mm；B: 150 mm；C: 175 mm；重量：约1 940 g；提供PDF图纸和STEP文件。

附加产品图片
提供多张产品及应用图片，展示不同型号、夹头类型及典型安装示例。

技术规格

• 带倾斜齿的底座导轨，专为单向夹紧设计。
• 可选型号：GCS-DR1、GCS-DR2、GCS-DS1、GCS-DS2。
• 夹头类型：齿形（DR 系列）和光面（DS 系列）。
• 夹持范围 A：10-45 mm（DR1/DS1）或 10-95 mm（DR2/DS2）。
• 尺寸 B / C：100 / 125 mm（A 10-45）和 150 / 175 mm（A 10-95）。
• 近似重量：1 620 g（10-45 型）和 1 940 g（10-95 型）。
• 为所有列出型号提供 CAD STEP 文件和 PDF 图纸。
• 设计用于集成到 OK-VISE® Grid System 及 Multi-Rail 模块化夹具配置中。
