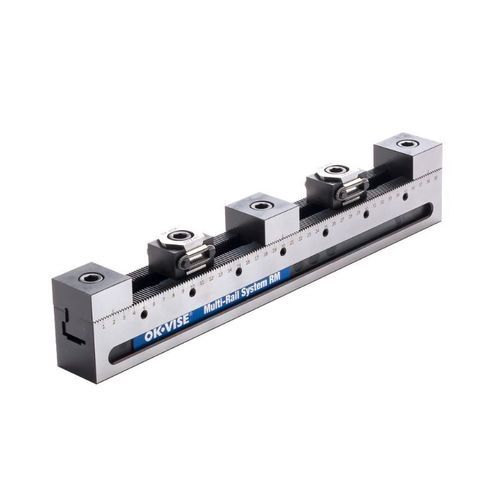

轨道系统夹紧系统 RM

机械用于T形槽用于加工车间

概述
灵活的多夹紧导轨系统，旨在通过针对不同工件尺寸快速重配置来提高加工生产率。Multi-Rail RM 可兼容 D 系和 B 系夹具模块，并提供光面与齿面两种版本以满足多种夹持需求。

技术参数

• 兼容性：D 系和 B 系夹具模块
• 最大夹紧力：高达 6 吨（60 kN）
• 齿距：2.5 mm
• 型材尺寸：44 × 50 mm
• 标准导轨长度：100–850 mm
• 定位精度（齿距到定位孔）：±0.01 mm（至 RM-700）

安装
本页面列出的每套 Multi-Rail 套件均包含安装到栅格平台所需的螺栓套件。若需安装到 T 槽工作台，则需单独订购相应安装部件。

Multi-Rail RM 套件

• SRM-300-DS1S2 — 300 mm；光面；1 × RMC-DS；2 × RMS-S；2 件工件；最大部件面积 175 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-300-DS1S2_details.stp
• SRM-400-DS2S3 — 400 mm；光面；2 × RMC-DS；3 × RMS-S；4 件工件；最大部件面积 190 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-400-DS2S3_details.stp
• SRM-500-DS2S3 — 500 mm；光面；2 × RMC-DS；3 × RMS-S；4 件工件；最大部件面积 290 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-500-DS2S3_details.stp
• SRM-600-DS2S3 — 600 mm；光面；2 × RMC-DS；3 × RMS-S；4 件工件；最大部件面积 390 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-600-DS2S3_details.stp
• SRM-700-DS3S4 — 700 mm；光面；3 × RMC-DS；4 × RMS-S；6 件工件；最大部件面积 405 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-700-DS3S4_details.stp
• SRM-800-DS3S4 — 800 mm；光面；3 × RMC-DS；4 × RMS-S；6 件工件；最大部件面积 505 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-800-DS3S4_details.stp
• SRM-300-DR1R2 — 300 mm；齿面；1 × RMC-DR；2 × RMS-R2；2 件工件；最大部件面积 175 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-300-DR1R2_details.stp
• SRM-400-DR2R3 — 400 mm；齿面；2 × RMC-DR；3 × RMS-R2；4 件工件；最大部件面积 190 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-400-DR2R3_details.stp
• SRM-500-DR2R3 — 500 mm；齿面；2 × RMC-DR；3 × RMS-R2；4 件工件；最大部件面积 290 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-500-DR2R3_details.stp
• SRM-600-DR2R3 — 600 mm；齿面；2 × RMC-DR；3 × RMS-R2；4 件工件；最大部件面积 390 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-600-DR2R3_details.stp
• SRM-700-DR3R4 — 700 mm；齿面；3 × RMC-DR；4 × RMS-R2；6 件工件；最大部件面积 405 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-700-DR3R4_details.stp
• SRM-800-DR3R4 — 800 mm；齿面；3 × RMC-DR；4 × RMS-R2；6 件工件；最大部件面积 505 mm；含安装螺栓套件；PDF：10007377.pdf；STEP：SRM-800-DR3R4_details.stp

配置选项
可通过组合 Multi-Rail 系列中的不同模块来定制配置，以适配特定工件尺寸和夹紧要求。非标准工件几何形状亦可定制支持。

备注

• 齿距公称值为 2.50015 mm（例如 200 个齿 ≈ 500.030 mm），编程止挡位置时需考虑该差异。
• 第一定位孔可用作定位参考点，用于手动定位或 CAM 编程。

技术规格

• 兼容性：D 系和 B 系夹具模块
• 最大夹紧力：高达 6 吨（60 kN）
• 齿距：2.5 mm（公称间距 2.50015 mm）
• 型材尺寸：44 × 50 mm
• 标准导轨长度：100–850 mm
• 定位精度：±0.01 mm（至 RM-700）
• 可用套件代号：SRM-300…SRM-800（光面与齿面可选）
