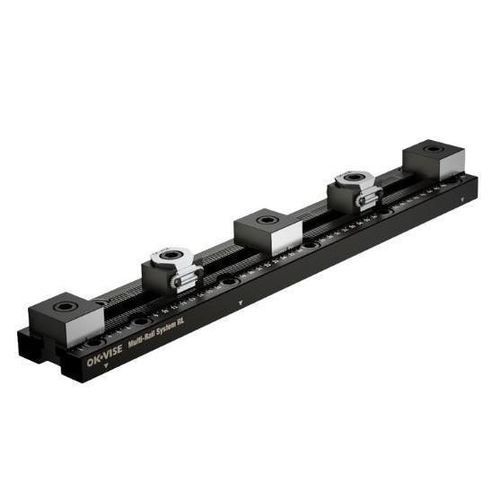

夹轨 RL

产品说明
灵活的多夹紧虎钳系统，适用于可靠且可重复的工件夹持以提高生产效率。Multi-Rail RL 可适应不同尺寸的工件；其模块化组件可重复使用，并可快速重新配置以适应不同应用和工件。

技术参数

• 结构：由两段独立部件组成的一体化导轨
• 高度：25 mm
• 兼容性：兼容 B 系列和 D 系列夹紧模块；使用与 RM 导轨相同的安装模块
• 最大夹紧力：可达 6 吨

表：Multi-Rail RL 套件
表头：Set Code | Picture | Length (mm) | Face type | N (Clamps) | Clamp model | N (Stoppers) | Stopper model | N (Workpieces) | Max. area for parts (mm) | Installation bolt set | Dimensions | Step file (3D) Details
SRL-300-DS1S2 | SRL-300-DS1S2-560x263.png | 300 | Smooth | 1 | RMC-DS | 2 | RMS-S | 2 | 175 | Included | (PDF drawings available) | SRL-300-DS1S2.stp
SRL-400-DS1S2 | SRL-400-DS1S2-560x263.png | 400 | Smooth | 1 | RMC-DS | 2 | RMS-S | 2 | 275 | Included | (PDF drawings available) | SRL-400-DS1S2.stp
SRL-300-DR1R2 | SRL-300-DS1S2-560x263.png | 300 | Serrated | 1 | RMC-DR | 2 | RMS-R2 | 2 | 175 | Included | (PDF drawings available) | SRL-300-DR1R2.stp
SRL-400-DR1R2 | SRL-400-DS1S2-560x263.png | 400 | Serrated | 1 | RMC-DR | 2 | RMS-R2 | 2 | 275 | Included | (PDF drawings available) | SRL-400-DR1R2.stp

注意事项

• 齿距公称值为 2.50015 mm；例如，200 个齿对应的公称长度为 500.030 mm。编程停止器位置时请考虑此数值。
• 第一个定位孔可用作定位或 CAM 编程的参考点。

配置选项
除了本产品页面列出的预设套件外，还可通过组合 Multi-Rail 产品系列的不同模块创建定制配置，以便将导轨配置调整为特定工件尺寸和夹紧要求。

规格

• 产品名称：Multi-Rail RL
• 结构：由两段独立部件组成的一体化导轨
• 高度：25 mm
• 兼容性：兼容 B 系列和 D 系列夹紧模块；使用与 RM 导轨相同的安装模块
• 最大夹紧力：可达 6 吨
• 可用套件代码和长度：SRL-300-DS1S2（300 mm）、SRL-400-DS1S2（400 mm）、SRL-300-DR1R2（300 mm 带齿）、SRL-400-DR1R2（400 mm 带齿）
• 随附：用于格栅平台的安装螺栓套件（T 槽安装需另行购买组件）
