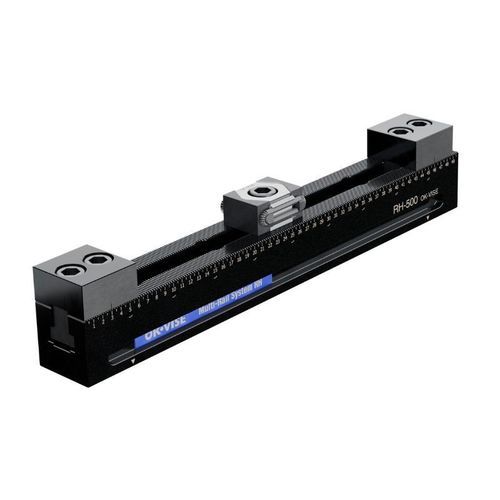

零件加工夹紧系统 RH机械柔性锯齿
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 机械
- 应用
- 用于零件加工
- 其他特性
- 柔性, 轨道系统, 锯齿
- 力度
最多: 98,066.5 N
最少: 0 N
- 长度
最多: 800 mm
(31.5 in)最少: 400 mm
(15.7 in)- 宽度
最多: 60 mm
(2.36 in)最少: 60 mm
(2.36 in)- 厚度
最多: 60 mm
(2.36 in)最少: 60 mm
(2.36 in)- 直径
最多: 16 mm
(0.63 in)最少: 16 mm
(0.63 in)
产品介绍
概述
技术数据
Multi-Rail RH 套件（表）
套件代码 | 长度 (mm) | 面型 | N（夹具） | 夹具型号 | N（止动） | 止动型号 | N（工件） | 工件最大面积 (mm) | 安装螺栓套件 | 尺寸 / PDF 图纸 | Step 文件 (3D)
安装
注意
配置选项
规格
- 灵活的多点夹紧导轨系统，可快速适应各种工件尺寸和应用。Multi-Rail RH 兼容 F 系列夹具模块，能够快速重组组件以满足批量生产和样件加工的需求。
技术数据
- 兼容 F 系列夹具模块
- 最大夹紧力：可达 10 吨
- 齿距：2.5 mm
- 型材尺寸：60 × 60 mm
- 定位孔：2 × Ø16 mm H7
- 可用长度：400–800 mm
- 精度（齿距到定位孔）：±0.02 mm
Multi-Rail RH 套件（表）
套件代码 | 长度 (mm) | 面型 | N（夹具） | 夹具型号 | N（止动） | 止动型号 | N（工件） | 工件最大面积 (mm) | 安装螺栓套件 | 尺寸 / PDF 图纸 | Step 文件 (3D)
- SRH-400-FS1S2 | 400 | 光面 | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 220 | 附带 | 10007378.pdf | SRH-400-FS1S2.stp
- SRH-500-FS1S2 | 500 | 光面 | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 320 | 附带 | 10007378.pdf | SRH-500-FS1S2.stp
- SRH-600-FS2S3 | 600 | 光面 | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 300 | 附带 | 10007378.pdf | SRH-600-FS2S3.stp
- SRH-700-FS2S3 | 700 | 光面 | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 400 | 附带 | 10007378.pdf | SRH-700-FS2S3.stp
- SRH-800-FS2S3 | 800 | 光面 | 2 | RHC-FS1 | 3 | RHS-S1 | 3 | 500 | 附带 | 10007378.pdf | SRH-800-FS2S3.stp
- SRH-400-FR1R2 | 400 | 齿面 | 1 | RHC-FR1 | 2 | RHS-R1 | 2 | 220 | 附带 | 10007378.pdf | SRH-400-FR1R2.stp
- SRH-500-FR1R2 | 500 | 齿面 | 1 | RHC-FR1 | 2 | RHS-R1 | 4 | 320 | 附带 | 10007378.pdf | SRH-500-FR1R2.stp
- SRH-600-FR2R3 | 600 | 齿面 | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 300 | 附带 | 10007378.pdf | SRH-600-FR2R3.stp
- SRH-700-FR2R3 | 700 | 齿面 | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 400 | 附带 | 10007378.pdf | SRH-700-FR2R3.stp
- SRH-800-FR2R3 | 800 | 齿面 | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 500 | 附带 | 10007378.pdf | SRH-800-FR2R3.stp
安装
- 每套 Multi-Rail 包含在栅格平台上安装所需的螺栓套件。对于 T 槽工作台，需要使用不同的安装组件。
注意
- 齿距公称值为 2.50015 mm；例如 200 个齿对应的公称间距为 500.030 mm。编程止动器位置时应考虑该值。
- 第一个定位孔可用作定位或 CAM 编程的参考点。
配置选项
- 通过组合 Multi-Rail 产品系列的不同模块，可以创建定制的配置以适应特定工件尺寸和夹紧要求。
规格
- 型材尺寸：60 × 60 mm
- 齿距：2.5 mm
- 定位孔：2 × Ø16 mm H7
- 可用长度：400, 500, 600, 700, 800 mm
- 最大夹紧力：可达 10 吨
- 精度（齿距到定位孔）：±0.02 mm
