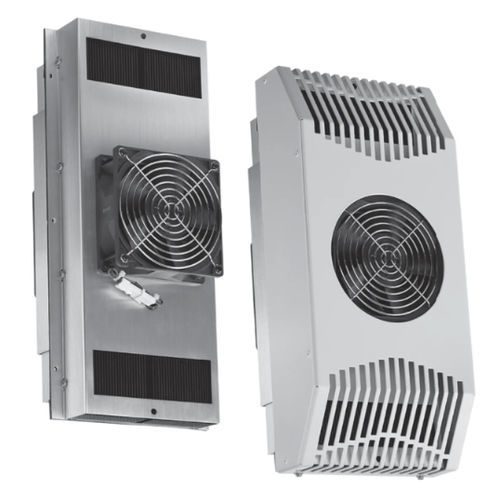

空气冷却装置 TE series

柜用空调用于电柜紧凑型

概述
机箱用热电冷却器可在小型室内和室外机箱内去除关键组件周围的热量，以减少停机和组件损坏。这些低剖面装置利用佩尔帖效应进行冷却或加热，无需制冷剂、压缩机或过滤器，适用于低维护、低噪声的工业环境。设计支持部分嵌入安装并可灵活定向安装。

功能

• 通过佩尔帖效应工作，通过反转极性可实现冷却或加热
• 不含制冷剂 — 无滤网且无压缩机的设计
• 无滤网结构降低维护需求
• 适用于具 Type 12/3R/4/4X 保护等级的室内和室外机箱
• 预接线，简单端子排便于 DC 接线
• 标准包中包含带罩和不带罩型号
• 工作温度范围：−40 °C 至 55 °C（−40 °F 至 131 °F）
• 部分嵌入式安装；低剖面设计可垂直或水平安装
• 适用于 24V 和 48V 的直流供电

行业标准
UR、cUR 认证；Type 12、3R、4、4X；File No. SA6453；CE；IP65

可用 SKU / 代表性规格（表）
Columns: Catalog Number | Article Number | Height | Width | Depth | Nominal Voltage | Nominal Capacity Btu/h | Nominal Capacity Watts | Voltage DC | Max Current | Operating Temperature | Material | Finish | Color | Color Code | Thickness
TE090624020 | 21065 | 9.06in | 4.84in | 6.91in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE090624010 | 21074 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE090624011 | 21076 | 9.29in | 5.02in | 6.94in | 24V | 178Btu/h | 52W | 18V | 4.4A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121024020 | 21066 | 11.81in | 6.02in | 7.4in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121048020 | 20812 | 11.81in | 6.02in | 7.4in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE121024010 | 21075 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE121024011 | 21072 | 12in | 6.18in | 7.43in | 24V | 321Btu/h | 94W | 18V | 8.5A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE121048010 | 21071 | 12in | 6.18in | 7.43in | 48V | 321Btu/h | 94W | 40V | 4.4A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162024020 | 21068 | 15.75in | 7.09in | 7.25in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162048020 | 21064 | 15.75in | 7.09in | 7.25in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Aluminum | Anodized | | | 16ga
TE162024011 | 21067 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Stainless Steel 304 | Brushed #4 | | | 16ga
TE162024010 | 21077 | 15.93in | 7.35in | 7.27in | 24V | 567Btu/h | 166W | 18V | 14.7A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga
TE162048010 | 21073 | 15.93in | 7.35in | 7.27in | 48V | 567Btu/h | 166W | 40V | 7.6A | −40 to 131°F | Mild Steel | Powder Coated | Light Gray | RAL 7035 | 16ga

技术特性 / 规格

• 冷却技术：佩尔帖效应（热电）— 可逆以实现冷却或加热
• 不含制冷剂；无滤网且无压缩机设计
• 额定容量：178 Btu/h (52W)、321 Btu/h (94W)、567 Btu/h (166W)，取决于 SKU
• 额定电压系列：24V 和 48V
• 列出 DC 电压示例（例如：18V、40V）并配有预接线端子排
• 最大电流因 SKU 而异（例如：4.4A、7.6A、8.5A、14.7A）
• 工作温度：−40 至 55 °C（−40 至 131 °F）
• 材质：铝（阳极氧化）、低碳钢（粉末涂层）、不锈钢 304（拉丝 #4）
• 防护等级：IP65；认证：UR、cUR；类型：12、3R、4、4X
• 安装：部分嵌入安装；低剖面，支持垂直或水平安装
• 面板开孔和机械尺寸因 SKU 而异（见上方列表）
