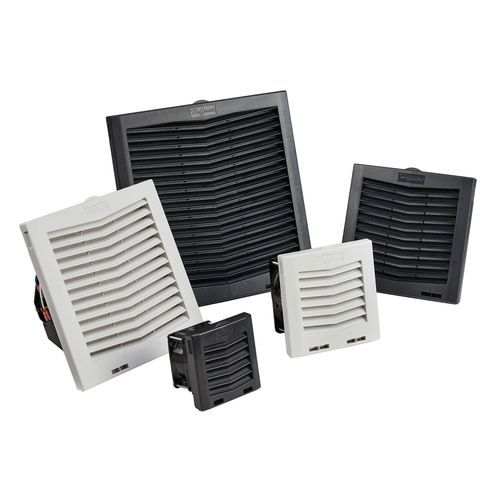

轴向风机 HF series

壁挂空气循环空气循环

产品概述
HF 侧装过滤风扇采用 Click-Fit 卡扣设计，可无工具、无螺丝快速安装于机箱侧墙。铰链式格栅在打开时保持连接，便于手动快速更换滤芯。端子台便于电气接线。可选温控器用于节能并延长风扇使用寿命。

特点

• Click-Fit 设计，便于在机箱侧墙无工具安装
• 铰链格栅可用手指轻松打开，打开后仍保持连接
• 侧装结构（side-mount）用于机箱侧墙安装
• HF13 型号提供反向气流选项，以在较高静压下推/拉空气
• 标准绳形密封圈用于机箱密封
• 与其他滤风扇厂商的开孔尺寸相近
• 端子台便于布线
• 提供可选温控器
• 尺寸范围：102 mm（4 in）至 325 mm（13 in）
• 风量范围：根据型号约 36 m³/h（21 CFM）至 822 m³/h（484 CFM）
• 使用寿命约 40,000 至 100,000 小时，视型号而定
• 工作温度示例：−20 °C 至 65 °C；其他型号：−10–55 °C

行业标准

• UL/cUL Listed；File No. E482010
• CE
• EAC
• 所有型号标配 Type 12
• 除 HF13 外所有型号可选 IP54
• 除 HF04 外所有型号可选 IP55

规格表（选定字段 / 示例 SKU）
注：表格行以文本行显示 (Catalog Number | Article Number | Airflow | Nominal Voltage | Height | Width | Depth | Max Current | Operating Temperature | Color | Color Code)
HF0524513 | 34275 | 12 ft³/min (20 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF0524514 | 34194 | 35 ft³/min (59 m³/h) | 24V | 6.15 in (156 mm) | 6.16 in (156 mm) | 3.98 in (101 mm) | 0.35 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0424414 | 34191 | 21 ft³/min (36 m³/h) | 24V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.14 A | −4 to 149°F (−20 to 65°C) | Light Gray | RAL 7035
HF0448413 | 34354 | 21 ft³/min (36 m³/h) | 48V | 4.42 in (112 mm) | 4.44 in (113 mm) | 3.15 in (80 mm) | 0.06 A | −4 to 149°F (−20 to 65°C) | Graphite Black | RAL 9011
HF1026414 | 34204 | 159 ft³/min (270 m³/h) | 230V | 10.13 in (257 mm) | 10.14 in (258 mm) | 4.68 in (119 mm) | 0.19 A | 14–131°F (−10 to 55°C) | Light Gray | RAL 7035
Total SKUs listed on page: 93

技术规格

• 材料：塑料
• 表面处理：平滑哑光
• 安装：机箱侧墙安装（side-mount）
• 密封：标准绳形密封圈
• 格栅：铰链格栅，打开后保持连接
• 电气：端子台连接；定额电压根据 SKU 不同（24V、48V、115V、230V）
• 尺寸：102 mm（4 in）至 325 mm（13 in）
• 风量：根据型号约 36 m³/h（21 CFM）至 822 m³/h（484 CFM）
• 工作温度范围（示例）：−20 至 65 °C；−10–55 °C
• 最大电流示例：0.06 A 至 5 A（视型号而定）
• 寿命：约 40,000 至 100,000 小时（视型号而定）
• 选项：反向气流（HF13 型号）；可选温控器
• 标准/认证：UL/cUL (File No. E482010)、CE、EAC、Type 12；根据型号提供 IP54/IP55 选项
• 产品系列总 SKU 数：93
