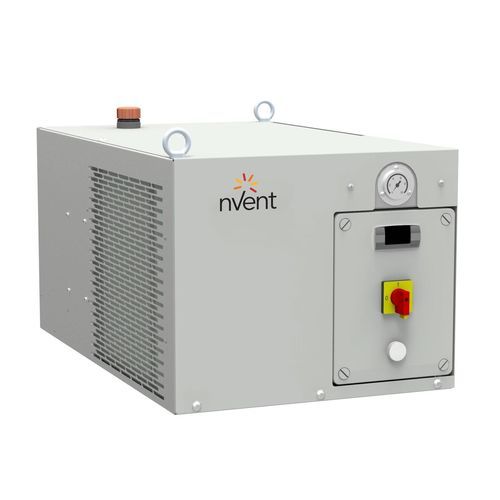

工业冷却机组 TCW series

固定式紧凑型

概述
工业型水冷迷你冷却机以紧凑结构提供高精度与可靠性。精确的冷却能力有助于生产工艺的稳定性与成品质量的一致性。丰富的配件和可选项支持多种配置以满足不同应用需求。设备采用高效组件并使用环保考虑的冷媒。

特性

• 密闭式压缩机。
• 制冷回路黄铜管。
• 焊接钎焊不锈钢板式蒸发器。
• 高效冷凝盘管。
• 轴流风扇。
• 流体回路采用非铁材料。
• 标准液体回路含开放式水箱与泵。

规格
目录号 | 额定冷量 W @50Hz | 额定冷量 W @60Hz | 流体类型 | 额定电压 | 额定频率 | 冷媒 | 高度 | 宽度 | 深度 | 重量 | 噪音级别 @ 50 Hz | 相数 | 泵类型 | 额定/最大流量 | 泵压 @50Hz | 泵压 @60Hz | 水箱容量 | 进/出水接口
TCW08 | 900W | 1100W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 114.66lb | 56dB(A) | 1 | Peripheral | 3 – 20 l/min | 5.4bar | 7.6bar | 10l | 1/2"
TCW12 | 1600W | 1900W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 119.07lb | 56dB(A) | 1 | Peripheral | 5 – 20 l/min | 4.6bar | 6.7bar | 10l | 1/2"
TCW19 | 2200W | 2550W | Water | 230V | 50 – 60Hz | R134a, R513A | 14.45in | 28.54in | 17.87in | 121.28lb | 56dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 4bar | 6bar | 10l | 1/2"
TCW31 | 3000W | 3450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 163.17lb | 57dB(A) | 1 | Peripheral | 6.5 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"
TCW41 | 3900W | 4450W | Water | 230V | 50 – 60Hz | R134a, R513A | 19.49in | 31.5in | 17.72in | 165.38lb | 57dB(A) | 1 | Peripheral | 11 – 20 l/min | 2.8bar | 3.7bar | 10l | 1/2"

技术特性 / 规格

• 系列：TCW（型号：TCW08、TCW12、TCW19、TCW31、TCW41）。
• 流体类型：Water。
• 支持冷媒：R134a、R513A。
• 额定电压：230V。
• 额定频率：50 – 60Hz。
• 相数：1（单相）。
• 压缩机：密闭式压缩机。
• 蒸发器：焊接钎焊不锈钢板式蒸发器。
• 冷凝器：高效冷凝盘管。
• 风扇类型：轴流风扇。
• 流体回路材料：非铁材料。
• 标准液体回路：开放式水箱带泵；水箱容量 10 l（每台）。
• 泵类型：周边泵（Peripheral）。
• 额定/最大流量：随型号变化（3–20 l/min 至 11–20 l/min）。
• 泵压范围：视型号而定（例如：2.8bar 至 7.6bar，随频率变化）。
• 50Hz 可选额定容量：900W、1600W、2200W、3000W、3900W。
• 60Hz 可选额定容量：1100W、1900W、2550W、3450W、4450W。
• 尺寸随型号变化（高度：14.45in 或 19.49in；宽度：28.54in 或 31.5in；深度：17.72in 或 17.87in）。
• 重量随型号变化（约 114.66lb 至 165.38lb）。
• 50Hz 时噪音约 56–57 dB(A)，视型号而定。
• 进/出水连接：1/2"。
