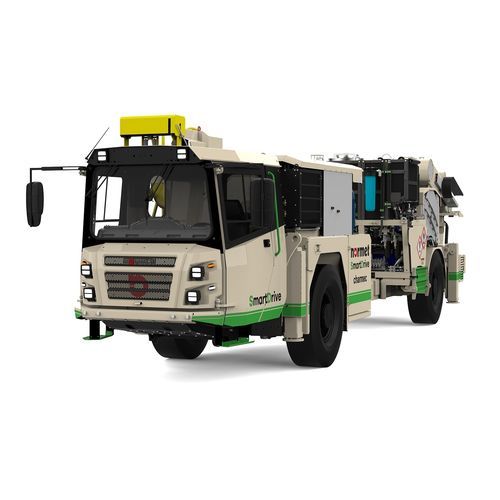

地下矿车 CHARMEC REVO MF 600 V(E) SD

电动

概述
Charmec Revo MF 600 V(E) SD 是一款用于地下硬岩矿山的电池驱动远程乳化剂装载机。其为地下巷道充装工序量身设计，可满足开发充装的特殊需求，从而避免操作人员在高风险的巷帮附近作业。该机适用于 4 x 4 m 至 6 x 6 m 的巷道，基于 Normet SmartDrive® 架构，实现局部零排放。标配封闭式 FOPS/ROPS 驾驶室、前桥悬挂以及多项安全配置。

主要规格

• 电池驱动远程开发用乳化剂装载机
• 承载能力：支持最多 4 ANE 吨的外置乳化剂套件（最大重量 6 t）
• 最大垂直到达高度：6 m
• 行驶高度：2.8 m

特点
安全

• 将操作人员移出无支护区域
• FOPS/ROPS 认证驾驶室
• 驾驶室门联锁开关，标配安全制动触发
• 倒车摄像头提升后方可视性
• 无柴油烟雾或高温废气
• 几乎无表面热量
• SAHR 故障安全制动系统
• 可在驾驶室内进行制动测试
• 乳化剂装载位置远离电池端，降低火灾风险

可持续性

• 局部零排放
• 降低通风需求

人体工程学与操作环境

• 完全消除人工装填炸药的作业
• 驾驶室以人体工程学和安全为优先设计
• 低噪声水平
• 地下无有害柴油颗粒
• 封闭驾驶室配备空调和加热
• 先进前桥悬挂提升操作舒适性
• 可选加热后视镜
• 多功能显示屏提供关键行驶信息
• 驾驶员及乘员配备悬挂式 T‑back 座椅和三点式安全带
• 可选驾驶室门安全制动联锁开关

生产率与效率

• 超快且精确的伺服机器人臂方案，与坚固的矿用承载车集成
• 紧凑尺寸实现快速灵活的转运
• 高载荷能力减少前往炸药仓库的次数
• 支持快速充电
• 下坡行驶及减速时可回收高达 50% 的能量
• 工业级长寿命锂离子电池
• 强劲的直驱架构提升上坡行驶速度
• 保养间隔长于柴油机型
• 干粉化学灭火系统
• 液压后支撑腿及可选液压前支撑腿

技术参数

• 架构：Normet SmartDrive®（电池驱动，局部零排放）
• 适用场景：地下硬岩矿山和隧道掘进中的远程乳化剂装载（适用于 4 x 4 m 至 6 x 6 m 巷道）
• 承载能力：支持最多 4 ANE 吨外置乳化剂套件（最大 6 t）
• 最大垂直到达高度：6 m
• 行驶高度：2.8 m
• 操作员防护：封闭式 FOPS/ROPS 驾驶室、驾驶室门联锁、可在驾驶室内进行制动测试、倒车摄像头
• 驱动与能源：电池驱动，配备工业级长寿命锂离子电池，支持快速充电，制动回收率高达 50%，直驱架构
• 舒适与人体工程学：空调与加热、先进前桥悬挂、悬挂式 T‑back 座椅配三点安全带、多功能显示屏
• 安全系统：SAHR 故障安全制动、干粉化学灭火系统、因乳化剂布置远离电池端而降低的火灾风险
• 支撑设备：液压后支撑腿及可选液压前支撑腿
