漂浮夹具 04423

手动旋转式钢

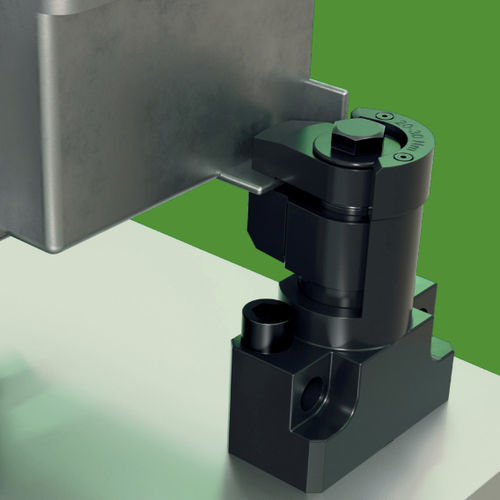

钢制浮动夹 材料 主体和钳口钢质。 限位装置铝质。 版本 主体黑色氧化。 钳口渗氮和黑色氧化。 黑色阳极氧化限位装置。 注意事项 浮动夹钳用于夹紧和支撑部件上的悬挂夹紧点。它可以防止加工过程中的振动和变形。 操作方法 1.将浮动夹钳向下推。 2.将夹爪向上推至止挡处。现在，浮动卡钳的浮动卡爪应靠在工件底部。 3.用六角螺母拧紧浮动卡箍（注意最小和最大拧紧扭矩）。在夹紧过程中，工件被同时夹紧和支撑。 4.释放时，按相反顺序进行。 装配 设定高度范围和枢轴范围，然后通过孔 (D1) 将浮动夹具安装到支架上。 在设置高度时，应考虑到上面的宽松余量。 表格 B： 对于特殊的夹紧应用，可以修改或更换标准夹爪。 参考图纸 1) 可更换夹爪 2) M6 ISO 4762 有头螺钉 3) 夹爪的紧固点
