漂浮夹具 04421
机械用于加工车间用于零件加工

漂浮夹具
漂浮夹具
漂浮夹具
漂浮夹具
添加到我的收藏夹
添加到产品对比表


产品规格型号

类型
机械
应用
用于加工车间, 用于零件加工
其他特性
钢, 轻型, 漂浮
力度

8,000 N

产品介绍

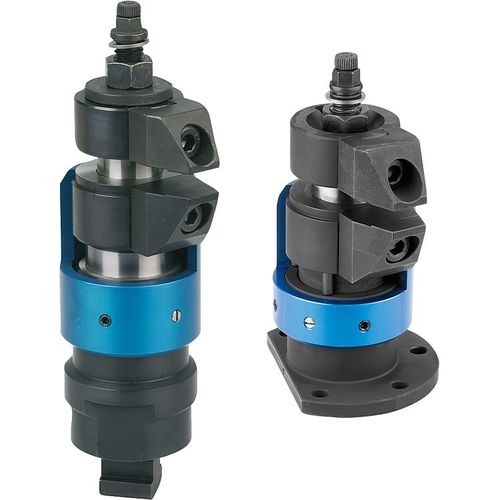

浮动夹钳,带有独立的工件夹钳和联锁装置。 材料: 底座主体和夹爪为钢制。 铝制外壳。 版本: 本体经氮化、黑色氧化和研磨。 爪子经过氮化处理和黑色氧化处理。 外壳蓝色阳极氧化。 注: 浮动夹子用于夹持和支撑薄壁、敏感和柔韧部件的悬点。它可以防止加工过程中的振动和弯曲。 业务类型: 1.把浮动夹子推下去。 2.将卡爪拨入。下爪与工件接触时有轻微的弹簧力。 3.拧紧AF18六角螺母,最大扭矩为15Nm。15 Nm的扭矩。钳口夹住工件,钳口仍处于浮动状态。 4.拧紧AF10六角螺母,最大扭矩为10Nm。10 Nm的扭矩拧紧AF 10六角螺母。夹紧过程结束。 5.反转过程释放。 大会: 表格A。 用M12螺钉将浮动夹固定在夹具上。 使用蓝色套筒调整高度和旋转范围,并用3x2.5mm的螺丝锁住。当设置高度时,请在上面留出足够的空间。 为了安全操作,M12螺纹孔必须始终关闭。 对于特殊的夹持应用,可以改变或更换标准卡爪。 B型 用M6紧固孔将浮动夹子固定在夹具上。 使用蓝色的调整套筒和带螺纹螺丝的夹子(4xAF 2.5)调整高度限位和枢轴范围。设置高度限位时,顶部要留有足够的间隙。 对于特殊的夹持情况,可以修改或更换标准夹板。

---
