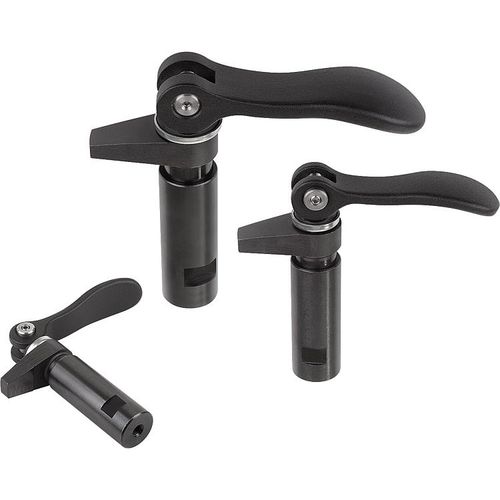

有衣领和凸轮杠杆的勾子钳位
材料:
身体和勾子钳位,碳钢。
把柄,铸铝EN AC-46200。
推力垫圈,塑料PA 66 GF 35-X,被加强的玻璃纤维。
铰链销、螺柱和洗衣机不锈钢1.4305。
版本:
基本的身体和勾子夹紧被氧化的缓和和黑。
把柄,黑powder-coated。
推力垫圈黑色。
铰链销、明亮的螺柱和的洗衣机。
注:
零件将从上面被插入的钳位的理想,作为插入和去除的制件勾子钳位可以旋转。
使用螺丝刀,确切的夹紧的高度由在螺柱的美好的螺纹设置。这个设置可以巩固与锁定螺丝钉。长度S对应于凸轮旅行。
画的参考:
1) 别针的锁定螺丝钉
2) 杠杆的精密调整的螺丝
---
