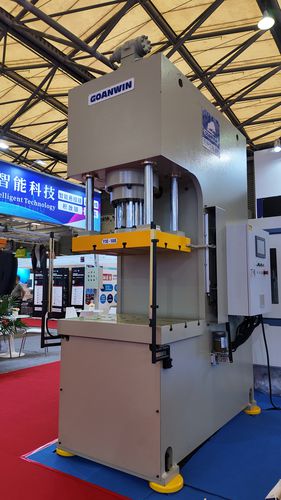

液压机 Y1C series成形折弯工艺流程
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 驱动类型
- 液压
- 功能
- 成形, 折弯, 工艺流程, 切割, 压花
- 应用
- 用于钢板
- 结构
- C形
- 控制类型
- PLC控制
- 其他特性
- 固定
- 力度
最少: 200 kN
最多: 6,300 kN
- 行程
300 mm, 500 mm, 700 mm, 800 mm
(11.811 in, 19.685 in, 27.559 in, 31.496 in)- 托盘宽度
400 mm, 600 mm, 700 mm, 800 mm
(16 in, 24 in, 28 in, 31 in)- 托盘长度
600 mm, 800 mm, 1,000 mm, 1,200 mm
(24 in, 31 in, 39 in, 47 in)- 压速度
最少: 15 mm/s
最多: 80 mm/s
- 回速
220 mm/s
产品介绍
C 型框架焊接结构，液压系统采用插装阀一体化设计，阀组设置在框架内或油缸上，可实现定行程和定压力两种成型工艺。
标准配置包括双圆形导柱（公称力 500KN 以下）和四圆形导柱（公称力 1000KN 及以上）。
配备独立的 PLC 电气控制系统，具有集中按钮控制功能，可与自动化连接，选配过程数据采集工控机。
标准配置包括手持式安全柱、手动润滑器，可选配光幕/安全网/安全门/安全爪等。
可根据成型工艺要求进行特殊设计。例如：油缸前端球节连接/线性轨道导向/可调方柱导向/工作台延伸或 130 度旋转/模具表面清洁等。
适用于零件的拉伸、弯曲、压花、冲裁、校正、压制等。
---
