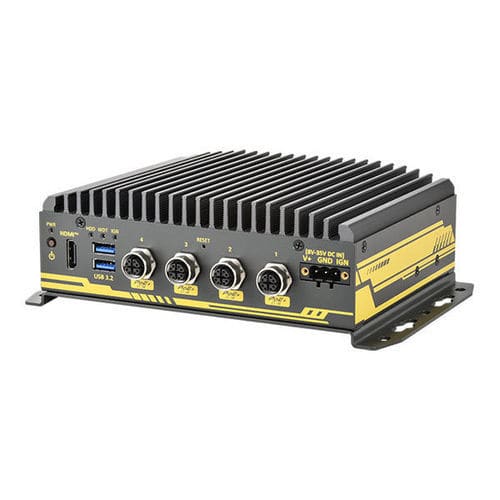

无显示车载终端 Nuvo-2860VTC

Intel Atom® x7425E用于严苛环境用于铁路应用

概述
Neousys Nuvo-2860VTC 是一款下一代超紧凑型车载计算机，具有 E‑Mark 认证，适用于移动网关、车载监控和乘客信息系统等车载应用。其采用 Intel® Alder Lake Atom® x7425E，支持最高 16 GB DDR5 内存。平台集成点火电源控制、宽电压 DC 输入、丰富 I/O、用于无线模块的 M.2 与 mini‑PCIe 扩展、支持 SocketCAN 的隔离 CAN 端口以及多路 PoE+ 端口，适合现代智能车载边缘部署。

主要特点

• Intel® Alder Lake Atom® x7425E（4 核 / 4 线程，1.5 / 3.4 GHz，12W TDP）
• 集成 Intel® UHD Graphics（24 EUs），用于轻量级边缘 AI 推理 / OpenVINO 工作负载
• 最高支持 16 GB DDR5-4800 SDRAM（1 个 SODIMM 插槽）
• 4 路千兆以太网，采用 M12 x‑coded 接头并支持 IEEE 802.3at PoE+
• M.2 B‑key（3042/3052）用于蜂窝模块（USB3 + USB2），带双内部 micro‑SIM 插槽
• 1x M.2 M‑key（2280）用于 NVMe SSD（PCIe Gen3 x2）
• 2x 全尺寸 mini‑PCIe 插槽（PCIe + USB2），带内部 micro‑SIM 插槽
• 2 路隔离 CAN 2.0 端口（Linux 下支持 SocketCAN）
• 2x USB 3.2 Gen2（Type‑A，10 Gbps），带锁螺丝
• 1x HDMI 1.4b，支持 3840 x 2160 @30Hz
• 1x 软件可编程 RS‑232/422/485（COM1）
• 隔离数字 I/O：2 路 DI 与 5 路 DO
• 音频：3.5 mm 接口，支持麦克风输入与扬声器输出
• 8V 至 35V DC 输入，内置点火电源控制（IGN/GND/V+）
• 具有 E‑Mark 认证并符合 EN 50155 EMC 要求

规格
系统核心：
处理器：Intel® Alder Lake Atom® x7425E（4C/4T，1.5 / 3.4 GHz，12W TDP）
图形：集成 Intel® UHD Graphics（24 EUs）
内存：最高 16 GB DDR5-4800 SDRAM（1 个 SODIMM 插槽）
TPM：支持 fTPM 2.0

面板 I/O 接口：
以太网：4x 千兆以太网，采用 M12 x‑coded 接头（Broadcom BCM5719）
PoE 能力：4x IEEE 802.3at 千兆 PoE+ PSE 端口；PoE+ 总功率预算：50W
USB：2x USB 3.2 Gen2（10 Gbps）Type‑A，带锁螺丝
视频：1x HDMI 1.4b（3840 x 2160 @30Hz）
串口：1x 软件可编程 RS‑232/422/485（COM1）
隔离 DIO：2 路隔离 DI 与 5 路隔离 DO
CAN 总线：2x CAN 2.0 端口（Linux 下支持 SocketCAN）
音频：1x 3.5 mm 接口（mic‑in 与 speaker‑out）

存储接口：
SATA HDD：1x 内置 2.5" HDD/SSD 托架
M.2 NVMe：1x M.2 2280 M‑key 插槽（PCIe Gen3 x2）用于 NVMe SSD

扩展总线：
Mini PCI‑E：2x 全尺寸 mini‑PCIe 插槽（PCIe + USB2），带内部 micro‑SIM 插槽
M.2 B‑key：1x M.2 3042/3052 B‑key（USB3 + USB2）用于 4G/5G 模块，带双内部 micro‑SIM 插槽

电源：
DC 输入：1x 3 针可插拔端子块，8V 至 35V DC 输入，内置点火电源控制（IGN/GND/V+）

机械规格：
尺寸：206 mm（W）x 144 mm（D）x 65 mm（H）
重量：1.4 kg
安装：壁挂安装（机箱为标准配置）

环境：
工作温度：-40°C ～ 70°C
存储温度：-40°C ～ 85°C
湿度：10% ～ 90%，无冷凝
振动 / 冲击：EN 50155:2021 / IEC 61373，类别 I，等級 B - 车体安装
EMC：E‑Mark，EN 50121（EN 50155 EMC）；CE / FCC Class A（EN 55032 & EN 55035）

配件 / 选项（订购要点）

• Nuvo-2860VTC-PoE — 带 PoE 的变体
• Accessory box kit (AccsyBx-mPCIe-HS-Kit-Nuvo-2860VTC) — SATA 支架、mPCIe 散热片及螺丝
• PA-120W-OW、PA-60W-OW — AC/DC 电源适配器
• 各种用于 COM 与 CAN 布线的线缆套件以及 mPCIe ↔ M.2 适配器

技术规格

• 型号：Nuvo-2860VTC
• CPU：Intel® Alder Lake Atom® x7425E（4C/4T）
• 最大内存：16 GB DDR5-4800（1 个 SODIMM）
• 以太网：4x GbE via M12 x‑coded（Broadcom BCM5719）
• PoE+：4x IEEE 802.3at PSE，总预算 50W
• 存储：1x 内置 2.5" 托架；1x M.2 2280 NVMe（PCIe x2）
• 扩展：1x M.2 B‑key（蜂窝）；2x 全尺寸 mini‑PCIe
• I/O：2x USB3.2 Gen2、COM1（RS-232/422/485）、2 路 DI 隔离、5 路 DO 隔离、音频接口
• CAN：2x 隔离 CAN 2.0 端口，支持 SocketCAN
• 电源输入：8V–35V DC，带点火控制
• 工作温度：-40°C 至 70°C
• 认证：E‑Mark，EN 50121（EN 50155 EMC）；CE / FCC Class A
