概述

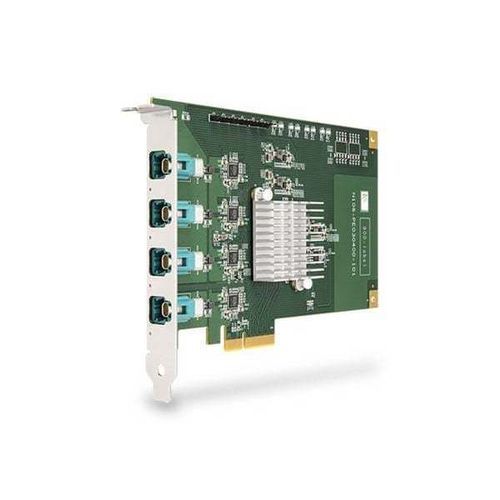

PCIe-AE304bp 是一款无风扇、宽温工作、单槽半长 PCIe 扩展卡，为车载测试、验证和边缘计算系统提供四个原生 100/1000BASE‑T1 汽车以太网端口。可直接连接 LiDAR、雷达等高带宽传感器，无需外部媒体转换器。

简介
100/1000BASE‑T1 为 ADAS 和自动驾驶验证提供可扩展、减重且节省空间的通信骨干。通过单对布线和带锁定的 H‑MTD 接头，BASE‑T1 降低布线复杂度，同时为数据密集型传感器提供高吞吐链路。PCIe-AE304bp 适用于需要确定性连接和精确时钟同步的测试平台与边缘系统。

设计与集成
该卡集成四颗 Marvell 88Q2221M 汽车以太网 PHY，支持软件可配置的 100/1000BASE‑T1，具备灵活的主/从配置。需在标准 x4 插槽中提供 PCIe Gen2 x4 主机信号，可直接安装于 x86 主机系统，无需外部转换器。带锁定的 H‑MTD 接口可减少振动导致的接触故障。支持 IEEE 1588 PTP，可与连接传感器实现亚微秒级时间同步。

主要特性

• 4× IEEE 802.3bw/bp 100/1000BASE‑T1，采用 H‑MTD 接头
• PCI Express Gen2 x4 接口
• 单槽半长 PCIe 卡外形
• 无风扇工作温度 -25°C 至 70°C
• 驱动准备就绪；1000/100BASE‑T1 可软件配置为主/从
• 已验证的 Linux 支持（Ubuntu）

规格
总线接口：PCI Express Gen2 x4
PHY：4× Marvell 88Q2221M，支持 100/1000 Mbps 链路速率
端口：4 个 H‑MTD 100/1000BASE‑T1 端口
电缆：支持最长 15 米非屏蔽双绞线（UTP）
H‑MTD 接头类型：Z 码
尺寸：167.7 mm（宽）× 111 mm（高）
工作温度：-25°C 至 70°C（无风扇）
存储温度：-40°C 至 85°C
湿度：10% 至 90%，无凝结
电磁兼容：CE / FCC A 类（EN 55032 & EN 55035）

验证主机配置
验证的操作系统：Ubuntu 20.04 / 22.04 / 24.04
系统说明：PCIe-AE304bp 为低延迟、最小缓冲设计。BIOS 设置、PCIe 插槽配置及操作系统/存储选择可能影响 PCIe 稳定性；在将其集成到测试或边缘系统时，请参考已验证的主机配置。

订购信息
PCIe-AE304bp — 4 端口 100/1000BASE‑T1 汽车以太网 802.3bw/bp PCIe 卡
