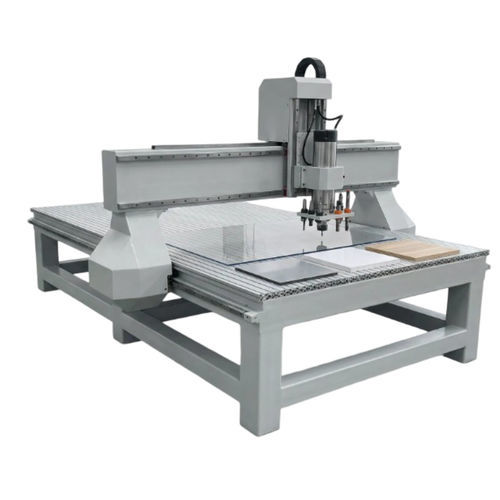

木材加工机数控控制卡 CSS-001

用于包装机4轴3轴

产品概述
Intelligent Edge‑Tracing CNC 控制器是一款为广告标识制作和木工 CNC 应用设计的集成运动控制系统。它将 PCIe 运动控制卡、CCD 视觉模块和专用边缘追踪软件结合在一体，能够自动识别印刷基准标记、补偿材料拉伸与旋转，并在单一控制平台上执行高精度切割或雕刻路径。

主要亮点

• 双模式运行：标准 CNC 路由与视觉引导的边缘追踪二合一
• CCD 相机自动校准，定位精度 ≤ 0.1 mm
• 自动补偿印刷材料的拉伸与旋转畸变
• PCIe 总线接口，长批量生产中通信稳定无丢包
• 支持振动刀、拖刀和主轴刀具
• 当自动标记检测失败时提供手动回退模式（避免停产）

系统架构
控制轴 — 标准 3 轴（XYZ）；带振动刀模块可选 4 轴（XYZ+U）
定位精度 — ≤ 0.1 mm
I/O 端子 — 共 40 个端子
总线接口 — PCIe（稳定、无掉线通信）
视觉系统 — 带自动校准的 CCD 相机
支持模式 — 标准路由 / 边缘追踪 / 振动刀
电源 — 24V DC
主机接口 — PCIe 插槽（兼容常规工业 PC）

I/O 接口分配
COM (Pin 1 / 16 / 17) — 公共接地
24V (Pin 3) — 24V 电源输入
SVC (Pin 5) — VFD 模拟输出 0‑10V
SPIN (Pin 7) — 主轴开/关控制
SPCOOL (Pin 9) — 冷却液开/关控制
OIL (Pin 11) — 润滑开/关控制
X0 / Y0 / Z0 (Pin 20 / 19 / 18) — 轴回零传感器
ESTOP (Pin 40) — 急停输入
START / STOP (Pin 38 / 37) — 循环启动 / 停止
XD± / YD± / ZD± (右侧) — 步进电机脉冲/方向输出

关键能力

• 注册标记检测 — CCD 自动捕捉 + 手动回退
• 畸变补偿 — 对印刷材料的拉伸和旋转进行修正
• 相机校准 — 一键自动校准以及相机‑主轴偏移测量
• 文件格式 — 支持标准 CNC 雕刻文件格式
• 刀具方向控制 — U 轴同步用于振动刀/拖刀
• 特殊工具支持 — 系统参数可配置压力刀、拖刀和振动刀

应用领域

• 广告与标识 — 利用 CCD 标记注册自动切割乙烯基、泡沫板和反光膜，减少人工对位与废料率
• 木工与家具 — 在 MDF、胶合板和实木面板上进行雕刻和轮廓切割；振动刀处理软材时不易烧边
• 包装与瓦楞纸 — 对瓦楞和灰板进行样盒切割与压线加工，视觉补偿实现印‑切对位
• 纺织与皮革制品 — 对皮革、织物和合成材料进行拖刀与振动刀切割；U 轴同步在急弯处保持刀具方向
• 汽车内饰 — 精密切割仪表板装饰、座椅面板和地毯插片，对热拉伸或预成型材料进行畸变补偿
• OEM 机床制造商 — 即插即用 PCIe 控制卡 + 软件包，为现有 CNC 平台添加视觉引导切割功能

定制与 OEM 说明
方案类型 — 定制 OEM：根据客户应用需求设计
典型交期 — 根据项目而定
最小起订量 — 无：支持单台原型到批量生产
文档 — 提供完整系统手册、接线图、软件包和相机校准指南
服务行业 — 广告标识、木工、包装、纺织切割、汽车内饰、皮革制品
OEM 经验 — 30+ 年制造经验；在北美、欧洲和东南亚拥有 1800+ 工业 OEM 客户

技术规格

• 控制轴：标准 3 轴（XYZ）；可选 4 轴（XYZ+U）用于振动刀
• 定位精度：≤ 0.1 mm
• I/O 端口：40 个端子（包括 COM、24V 输入、SVC、SPIN、SPCOOL、OIL、轴回零传感器、ESTOP、START/STOP、步进输出）
• 总线接口：PCIe（稳定、无掉线通信）
• 视觉系统：CCD 相机，支持一键自动校准与相机‑主轴偏移测量
• 支持模式：路由、边缘追踪、振动刀
• 电源：24V DC
• 主机接口：兼容常规工业 PC 的 PCIe 插槽
• 文件支持：标准 CNC 雕刻文件格式
• 刀具控制：U 轴同步用于振动/拖刀；支持压力刀、拖刀和振动刀
• 注册与补偿：自动注册标记检测并带手动回退；对印刷材料进行拉伸与旋转补偿
