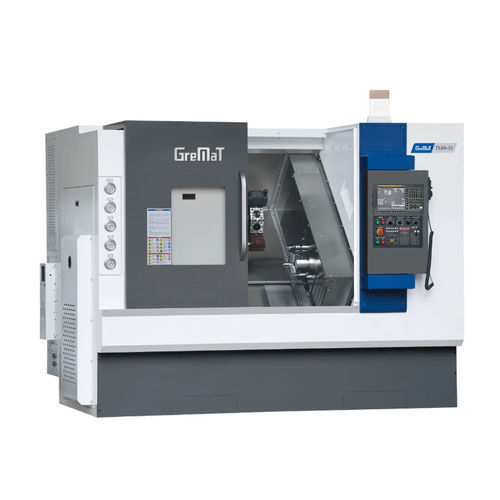

CNC数控车削加工中心 TN400-SX 倾斜台面式二机轴A2-5
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 操控类型
- CNC数控
- 结构
- 倾斜台面式
- 主轴数量
- 二机轴
- 主轴头
- A2-5
- 工具数量
- 12工具
- 性能
- 高速
- 直径
240 mm
(9.45 in)- 旋转速度
5,000 rpm
(31,415.927 rad.min-1)- 零件长度
400 mm
(16 in)- 最大切割直径
160 mm
(6 in)- 行程X
170 mm, 300 mm
(7 in, 12 in)- Z轴
400 mm
(16 in)- 快进X
20 m/min
- 快进Z
20 m/min
- 标准功率
7.5 kW, 11 kW
(10.2 hp, 15 hp)- 整体长度
2,700 mm
(106 in)- 整体宽度
2,000 mm
(79 in)- 总高度
2,220 mm
(87 in)- 重量
4,500 kg
(9,921 lb)
产品介绍
TN400-SX利用副主轴跟随主轴的运动，以便在工件的两侧同时执行，同时还利用X1/Z1和X2/Z2坐标系之间的程序耦合来同步它们的运动。
1、一体成型45°斜床身，精密大规格直线滚柱导轨，大跨度布局，结构稳定刚性强，精度保持性好。
2、精密高速电动主副主轴A2-5采用NSK轴承，可得到高精度、高负载能力、高速度和持久耐用的最佳组合。
3、机床左拖板采用12工位动力刀塔-BMT55刀塔。刀塔换刀时间短，定位精度高，有利于加工精度的提高。
