模拟软件模块 NCSIMUL NCdoc

可视化用于生成工具数据和图表机械编程设计

概述

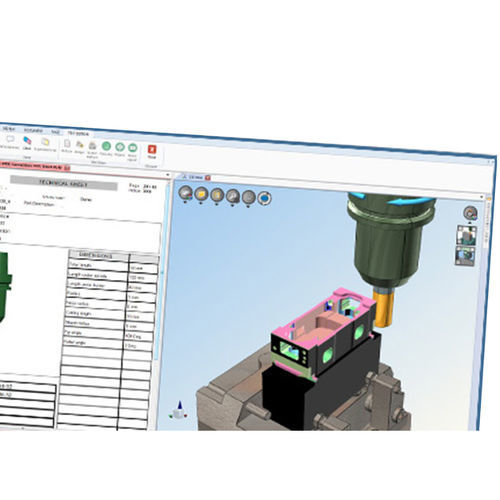

NCdoc 是一款用于生成面向 CNC 操作员的指令单的工具，已集成于 NCSIMUL Machine。CNC 操作员和车间相关人员可通过 NCSIMUL Player Synchro 与当前加工循环实现实时同步，访问所有指令单。

自动技术数据

• 快速生成并编辑 CNC 操作员所需的技术文档。
• 确保制造过程无歧义。
• 利用 CAM 程序员使用的 3D 技术：集成刀具参数、G 代码及其虚拟机环境的加工仿真。

刀具单

• 标识符
• 组件清单
• 设置清单
• 刀具 3D 可视化

工艺单

• 夹具装配
• 主轴转速、进给速度与刀具补偿数据

指令单

• 根据用户需求定制
• 操作描述（机器停机时的动作）
• 加工历史
• 操作检查清单

检验单

• 测量类型
• 测量位置
• 标称值
• 相关公差

NCdoc 的优势

• 以 一键 编辑并发布技术文档（自检、刀具等）。
• 使用标准化文档以 增强部门间沟通。
• 实时访问与当前 NC 程序关联的所有技术文档。
• 通过清晰、最新的指令，降低加工过程中的错误风险（准确的尺寸信息）。
• 智能向导用于文档编辑：自动输入、自动采集加工仿真数据（3D、周期时间、切削条件等）。
• 技术文档的生命周期管理（版本、发布、变更历史等）。
• 企业格式的预定义且可定制的文档库。
• 通过 NCSIMUL Player 实现技术文档的实时同步。
• 可从 触控平板或 PC 访问。

集成与工作流
集成于 NCSIMUL Machine 中，旨在作为 NC 文档和车间工作流的一部分。提供一键发布功能，并在与 NCSIMUL Publisher 配合使用时支持企业化的发布流程。

技术规格

• 集成：NCSIMUL Machine（加载项）及用于实时同步的 NCSIMUL Player Synchro。
• 输出：刀具单、工艺单、指令单、检验单（如上所述）。
• 数据来源：包括 3D 可视化、周期时间、切削条件、G-code 和虚拟机环境在内的加工仿真数据。
• 编辑：用于自动输入的智能向导和预定义的可定制文档模板。
• 文档生命周期：版本控制、发布与变更历史管理。
• 访问：触控平板和 PC 界面；与机床周期同步的车间可访问指令单。
• 发布：一键发布；与 NCSIMUL Publisher 兼容以增强技术内容的发布。
