机器监控振动分析仪 SWK1

机器状态监控预见性维护手提

概述
Motionics 的 ShakerWatch 是基于 iPad 的无线振动测量与分析工具，专为振动筛和钻井泥浆振动筛（shale shakers）设计。采用带磁性底座的三轴加速度计，可固定于测点并在三个方向上测量运动。Bluetooth Low Energy 无线连接消除了布线和接头，提高了安全性、使用便捷性和耐用性。

主要功能
ShakerWatch 可执行 X-Y 轨迹（orbit）测试，并自动计算转速 (RPM)、重力加速度（G）、行程和角度。系统还支持冲击测试（bump test）、侧向位移检测以及支撑结构振动测试，用以评估振动筛的性能与设备状况。

产品概览与演示
产品概览和演示视频展示了典型测试流程与工作步骤，包括轨迹测试、冲击测试以及电池更换演示，帮助技术人员规范检查并高效解读结果。

软件

• ShakerWatch iPad 应用（连接无线三轴加速度计）
• 无线三轴振动信号传输（BLE）
• 传感器倾角自动补偿
• 轨迹测试，自动计算 RPM、G、行程和角度
• 交互式时域波形、FFT 频谱与 X-Y 轨迹图（G Motion Plot）
• 彩色编码的侧向位移测试，便于快速判定
• 冲击测试，自动识别主要频率
• 可向测试记录附加照片与备注
• 自动生成 PDF 测试报告
• 本地数据库与测试记录管理
• 导出测试数据为 Excel 与 PDF

包装清单

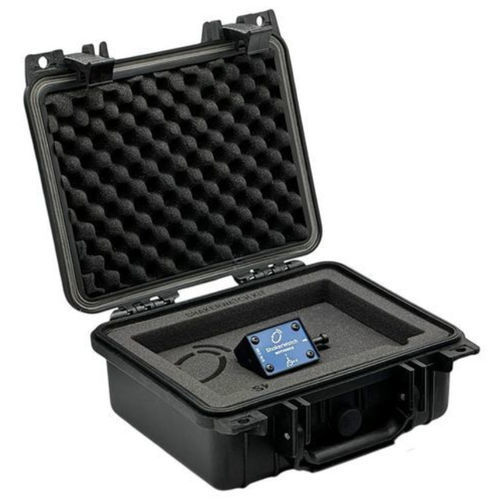

• ShakerWatch 无线加速度计
• CR2477 钮扣电池 ×2
• 用户指南
• ShakerWatch 保护盒
• ShakerWatch iPad 应用
• 可选：含保护套的 iPad
• 可选：3 年延长保修

技术规格
ShakerWatch — 规格
加速度计类型：三轴
测量范围：±40g
谐振频率：≈5500 Hz
采样率：500–4000 Hz（可调）
数据块大小：256–4096 样本（可调）
连接方式：Bluetooth Low Energy（BLE）
数据传输范围：98 ft（30 m）
重量：172 g（0.380 lb）
尺寸：81 × 52 × 40 mm（3.2" × 2.0" × 1.6"）
工作温度：-20 至 60 °C（-4 至 140 °F）
防护等级：IP66
磁性底座：圆形，35 lb（15.88 kg）吸附力
电池：锂电 CR2477 3V（可更换）
电池寿命：约 500 小时
软件兼容性：iPadOS

技术特点

• 加速度计：三轴
• 测量范围：±40g
• 采样率：500–4000 Hz（可调）
• 数据块大小：256–4096 样本（可调）
• 连接：Bluetooth Low Energy（BLE）
• 传输范围：98 ft（30 m）
• 防护等级：IP66
• 电池类型：CR2477（可更换），续航约 500 小时
• 重量：172 g；尺寸：81 × 52 × 40 mm
• 软件：ShakerWatch iPad 应用（iPadOS）
