压力测试套装 PileSense™

压缩位置偏转

产品概述
PileSense™ 无线静载荷桩试验套件通过蓝牙千分表（BlueDials）配合蓝牙压力传感器（BluePSI）或无线测力仪，测量桩在不同载荷条件下的位移。多个 BlueDials（iPad 上最多 6 个，Windows PC 上可更多）可安装于试验桩，记录加载与卸荷过程中的位移。压力传感器可安装在液压泵上，或使用无线拉力/推力计。所有无线仪表的同步读数可实时传输至 iPad 应用或 Windows 平台的 MultiGage 软件。

主要功能

• 桩位移与施加载荷的无线同步测量
• 来自多种仪表的实时同步读数
• 跨平台支持：专用 iPad 应用与 Windows 版 MultiGage
• 可选云连接以实现远程监控、报警与历史数据管理

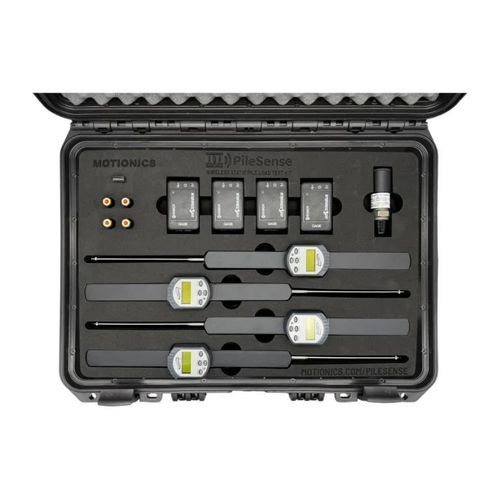

包装清单

• 蓝牙千分表（BlueDial）– 最多 6 台
• 蓝牙压力传感器（BluePSI）
• USB 充电线与 USB 电源适配器
• 保护便携箱
• iPad Pile Load Test 应用（随套件提供）
• 可选：带保护套的 iPad Mini 5
• 可选：延长保修

软件

• iOS：Pile Load Test 应用用于配对无线千分表与无线测力计、记录试验并使用自定义试验模板
• Windows：MultiGage Windows 软件配合 USB 蓝牙加密狗，可将多台设备的读数流式传输至任意 Windows PC（Win7 或更高）
• MultiGage Cloud：物联网平台，将蓝牙传感器接入互联网，实现远程实时监控、数据历史、仪表盘、报警与分析

应用与优势

• 用于桩基静载试验的无线解决方案，通过消除现场布线提高效率与安全性
• 可同时记录多个位移与载荷传感器的数据，便于完整的试验文件化
• 跨平台且支持云端，团队可本地或远程查看实时数据并生成试验报告

技术规格

• 蓝牙千分表（BlueDial）：测量范围：2" / 50 mm；分辨率：0.0005" / 0.01 mm；Bluetooth Low Energy；数据间隔：0.1 s；传输范围：室内最大 66 ft / 20 m，室外最大 100 ft / 30 m；工作温度：32 至 122 °F；指示器电池：CR2032；发射器电池：400 mAh 可充电。
• 蓝牙压力传感器（BluePSI）：测量范围：0–5000 psi（可选更大范围）；精度：±0.25% FS；Bluetooth 4.0；数据间隔：5 s（可配置）；传输范围：最多 66 ft / 20 m；工作温度：-4 至 185 °F；电池：CR2050；压力接口：1/4-18 NPT（可选接口）。
• 蓝牙测力计：量程随型号变化（示例：测力计 6.5 te / 14,300 lb；压缩传感器 5–1,000 te；拉伸传感器 1000 kg–500 te）；分辨率与精度因型号而异（示例：测力计分辨率 0.001 te / 2 lb；精度示例：测力计 ±0.2% FS，压缩/拉伸 ±0.1% FS）；无线数据率：10 Hz；传输范围：100 m / 328 ft；工作温度：-10 至 50 °C；防护等级：IP67；电源：4 节 AA 电池；电池寿命约 500 小时。
• 系统特性：支持多个 BlueDials（iPad 上最多 6 台，PC 上更多）、跨仪表类型的同步读数、Pile Load Test 应用内的自定义试验模板、可选云网关实现远程访问、传感器断开或低电量警报，以及 MultiGage Cloud 中可定制的仪表盘与分析。
