概述

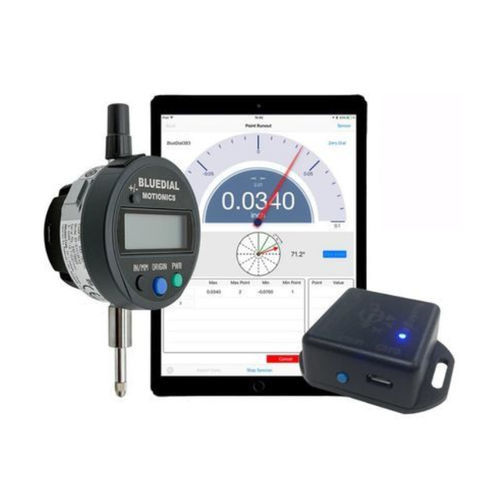

Motionics 无线转子跳动测量套件由蓝牙表盘式位移计（BlueDial）、蓝牙角度传感器（BlueAngle）和 iPad 用 Runout 应用组成。BlueAngle 通过磁性底座固定在转子的端面或圆周位置，连续测量旋转角度；BlueDial 测量旋转平面边缘的径向位移。两个传感器将数据无线传输至 iPad，Runout 应用同步位移与角度读数以重建转子轮廓，便于跳动分析和动平衡。

功能
Runout 应用通过可配置的探针表盘展示 BlueDial 读数（可选择刻度数量并调整量程/分辨率）。模拟指针显示位移，BlueAngle 以旋转箭头表示角度位置。系统可同时连接多达 9 个位移传感器，支持在一次测试中检测多个平面。测试完成后，用户可导出原始数据或在 iPad 上生成并保存 PDF 测试报告；本地记录管理器可用于检索历史测试数据与报告。

应用功能

• 位移与旋转角度的同步无线测量
• 多传感器连接（最多同时测试 9 个平面）
• 适用于水平与垂直转子
• 用户定义转子周向的测试点数量
• 传感器状态页显示信号强度、电量及可编辑显示名称
• 可调量程/分辨率的探针表盘与旋转指针
• 笛卡尔（角度-读数）与极坐标图
• 使用移动平均进行数据平滑
• 多种数据导出选项与 PDF 测试报告生成功能
• 本地记录管理器用于检索历史数据与报告

套件包含

• BlueDial x1
• BlueAngle x1
• USB 充电线 x2
• USB 电源适配器（仅限美国订单） x2
• 防护便携箱 x1
• iPad 用 Runout 应用 x1
• 用户手册 x1
• 带保护套的 iPad（可选）
• 延长保修（可选）

注意
注意：套件随附 1 个表盘。可根据需求定制添加更多表盘。

特性 / 技术规格

• BlueDial 型号：BD10-783 和 BD10-793
• BlueDial 测量范围：0.5" / 12.7 mm
• BlueDial 分辨率：BD10-783 = 0.0005" / 0.01 mm；BD10-793 = 0.0001" / 0.001 mm
• BlueDial 精度：BD10-783 = 0.0008"；BD10-793 = 0.00012"
• BlueDial 无线数据率：10 Hz
• BlueDial 无线传输距离：室内 65 ft / 20 m；室外 100 ft / 30 m
• BlueDial 工作温度：32 至 122 °F
• BlueDial 电池：400 mAh 可充电
• BlueDial 电池寿命：60 hrs
• BlueAngle 测量范围：360°
• BlueAngle 分辨率：0.1°
• BlueAngle 无线数据率：50 Hz
• BlueAngle 无线传输距离：最高 65 ft / 20 m
• BlueAngle 尺寸：1.58 x 1.58 x 0.79"
• BlueAngle 工作温度：32 至 122 °F
• BlueAngle 电池：150 mAh 可充电
• BlueAngle 电池寿命：10 hrs
