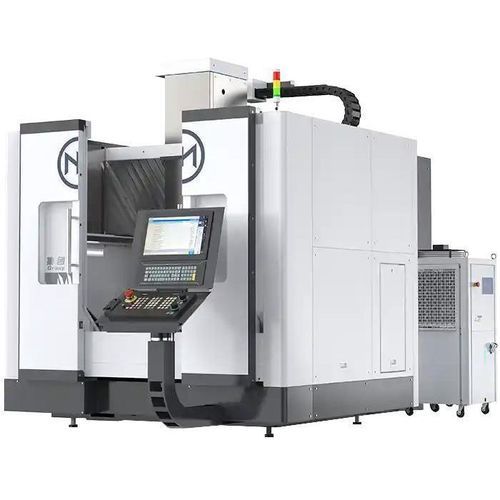

5轴加工中心 VMU650

立式用于钢材用于铝

概述
本5轴立式加工中心采用门式结构，集成双轴回转工作台（B/C或A/C型），用于复杂曲面和叶轮的加工。针对高精度多面加工进行了优化，具有热稳定性和振动抑制能力。

摘要（型号）

• 精密5轴立式加工中心 VMU650
• X/Y/Z 行程：650/650/500 mm
• 主轴转速：12,000 rpm
• 最大工作台承载：600 kg

主要特点

• 五轴联动控制 — 实现一次装夹完成复杂曲面及多面切削，减少工序，提高精度。
• 高刚性的紧凑行程 — X/Y/Z：650/650/500 mm，适用于精密小型零件加工。
• 高速主轴（12,000 rpm） — 适用于铝、钢、钛及有色合金的粗/精加工。
• 一体化回转工作台（B/C轴） — 支持±110°倾斜和360°旋转，实现完整的五面加工。
• 稳定的铸铁结构 — 采用Meehanite铸件，具备长期热稳定性和振动吸收能力，实现微米级一致性。

推荐配置

• 工作台：固定工作台或回转工作台
• 主轴：高精度主轴 / 高速主轴 / 大扭矩主轴
• 冷却：内冷、高压冷却、雾化冷却
• 驱动：伺服电机驱动系统、线性电机驱动系统、大载荷伺服电机
• CNC控制：Fanuc、Siemens、GSK、KND、SYNTEC、Mitsubishi（高性能CNC系统）
• 自动化：自动换刀（ATC）、ATMS、自动上下料系统
• 精度保证：激光干涉仪测量、热补偿、光栅尺反馈
• 振动控制：主动振动控制与智能振动补偿
• 安全：全封闭安全防护罩，急停系统

应用案例

• 客户：精密模具厂 (Japan)
• 工件：具有复杂3D曲率的注塑模腔
• 配置：VMU，配BT40 12,000 rpm主轴、5轴工作台、Renishaw测头、Siemens控制器
• 结果：一次装夹完成五面加工；表面粗糙度 Ra ≤ 0.8 μm；抛光工作量减少 >40%；尺寸公差在 ±0.005 mm 内

产品规格（表）
型号：VMU650
主要技术参数
三轴行程（mm）：650/650/500
三轴快速进给速度（m/min）：45/45/45
工作台（mm）：φ650
最大工作台承载（kg）：600
主轴端面至工作台面距离（mm）：150–650
工件范围（mm）：φ800 × 500
主轴转速（rpm）：12000
主轴锥孔：HSK A63
丝杠直径（mm）：40/45/40
刀库类型：20位直通式刀库
直线轴定位精度（mm）：0.006
直线轴重复定位精度（mm）：0.004
回转轴范围：±130° × 360°
回转轴转速（rpm）：A/C：15/30
回转轴定位精度（角秒）：6
回转轴重复精度（角秒）：4

备注
• 适用于航空航天零件、医疗植入物、涡轮叶片、发动机壳体、精密模具及其他复杂几何形状、多表面、高精度组件。
• 可根据尺寸、精度和材料需求提供工作台倾斜、主轴倾斜和双摆台等多种5轴结构形式。

特性 / 技术规格

• 型号：VMU650
• X/Y/Z 行程：650 / 650 / 500 mm
• 三轴快速进给：45 / 45 / 45 m/min
• 工作台直径：φ650 mm
• 最大工作台承载：600 kg
• 主轴转速：12,000 rpm（可选 BT40/HSK）
• 主轴锥度：HSK A63（可配置）
• 主轴面至台面距离：150–650 mm
• 工件范围：φ800 × 500 mm
• 丝杠直径：40 / 45 / 40 mm
• 刀库：20位直接访问
• 直线轴定位精度：0.006 mm；重复精度：0.004 mm
• 回转轴范围：±130° × 360°；回转定位精度：6 arc-sec；重复精度：4 arc-sec
• 回转轴速度：A/C：15/30 rpm
• 结构：Meehanite铸铁底座，提供热稳定性与振动吸收
