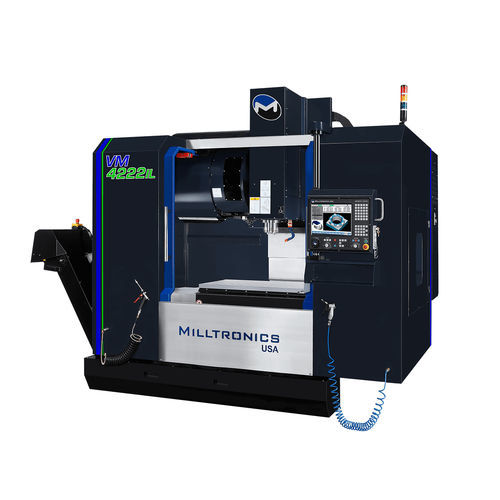

3-5轴CNC加工中心 VM4222IL3-4轴立式CAT40
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3-4轴, 3-5轴
- 卧式／立式
- 立式
- 主轴头
- CAT40
- 工具数量
- 30工具
- 其他特性
- 刚性, 精准
- X轴
1,067 mm
(42 in)- Y轴
559 mm
(22 in)- Z轴
610 mm
(24 in)- 转速
10,000 rpm
(62,832 rad.min-1)- 输出功率
11 kW, 18 kW
(14.96 hp, 24.47 hp)- X轴进给速度
25,000 mm/min, 30,000 mm/min
(16 in/s, 20 in/s)- Y轴进给速度
25,000 mm/min, 30,000 mm/min
(16 in/s, 20 in/s)- Z轴进给速度
25,000 mm/min, 30,000 mm/min
(16 in/s, 20 in/s)- 最大台面负荷
1,660 kg
(3,660 lb)- 工具重量(最大)
7 kg
(15.4 lb)- 总重量
6,702 kg
(14,775.38 lb)- 整体长度
3,399 mm
(133.8 in)- 整体宽度
4,566 mm
(179.8 in)- 总高度
3,048 mm
(120 in)
产品介绍
我们最受欢迎的尺寸IL系列，VM4222IL具有42英寸x22英寸x24英寸的行程和46英寸x22英寸的工作台，以及24HP双绕组12,000 RPM BIG-PLUS主轴。
标准特点
厚重的罗纹一体式细纹铸铁铸件
带侧门的全封闭式机器防护罩
35/45毫米的滚轴线性导轨技术
精密研磨的滚珠丝杠在两端支撑
精密研磨的工作台表面
伸缩式金属导轨盖
30个袖珍臂型ATC
ISO 40号
自动正排量润滑系统
高扭矩交流数字伺服驱动器
高扭矩闭环矢量主轴驱动系统
双工作灯
LCD小时表
主轴锥度吹出和刀具释放按钮
单一备用 "M "功能与CNC "等待 "通道
可编程的开/关冷却液系统
刚性水龙头
编辑键锁定开关
主轴负荷表
进给率和主轴转速超控
主轴空气吹扫
循环结束指示灯
排屑机排屑系统
远程手轮
空气枪
冷却液冲洗枪
一年保修
附加选项
冷却液通过主轴系统
工件偏移探测
辅助工业级键盘
电子主轴冷却器
BT式刀具
热头映射
ChipBossTM Trochoidial 铣削软件
Milltronics Shop View
数字设置助手
可编程的喷雾和空气爆破
---
