膜测厚仪 thicknessGAUGE C.C

涂层薄型材料固定式

概述

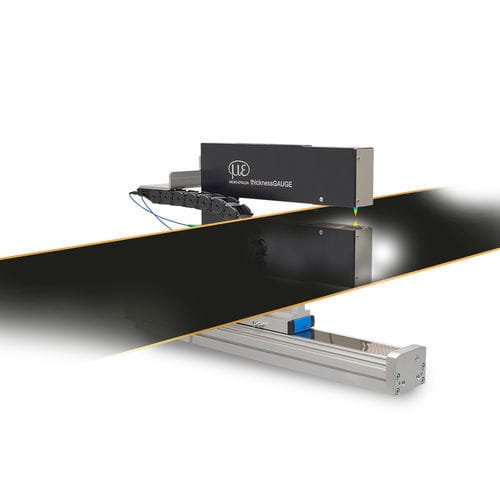

thicknessGAUGE 传感器系统用于在线测量带材的厚度。针对具有不同表面特性的薄膜厚度测量，提供多种型号，具有不同的传感器类型、测量范围和测量宽度。该系统采用两个距离传感器，可高精度检测带材厚度。传感器相互精确对准并已在出厂时校准。通过线性轴可移动 thicknessGAUGE 传感器系统，以测量整个带材宽度上的厚度。其极其紧凑的结构便于在狭小的安装空间内集成。

使用与变体
thicknessGAUGE 可用于固定轨测量，例如中心线（中心厚度）或边缘厚度测量。作为替代，传感器系统也可用于横向（traverse）厚度测量。由于其多功能性，thicknessGAUGE 适用于间歇式薄膜和纵向涂布薄膜。

软件与控制
这些紧凑型系统配备了集成线性单元，包括电机控制、紧凑型总线端子箱、自动校准装置以及预装软件的多点触控 PC。软件支持多种测量模式：任意位置的固定轨厚度测量、厚度轮廓测量、多个纵向剖面测量、MSP/SPC 包以及测量系统能力的自动监控。

应用

• 电极薄膜的在线厚度测量（涂覆和未涂覆）
• 透明和半透明涂层的测量
• 固定轨测量（中心线、边缘）与横向测量（跨宽度扫描）

特性 / 技术规格

• 使用传感器：光谱共焦传感器 / 激光轮廓扫描仪 / 带小激光线的激光测距传感器
• 适用于涂覆和未涂覆电池薄膜的高分辨率厚度测量
• 亦适用于透明和半透明涂层
• 厚度测量范围：2 mm
• 精度：从 ±0.4 µm 起
• 测量速率：最高可达 5 kHz
• 全自动校准
• 紧凑设计，带线性轴用于横向扫描
• 集成线性单元包含电机控制、总线端子箱、自动校准装置及多点触控 PC
• 软件模式：固定轨厚度测量、厚度轮廓测量、多个纵向剖面、MSP/SPC 包、自动能力监控
