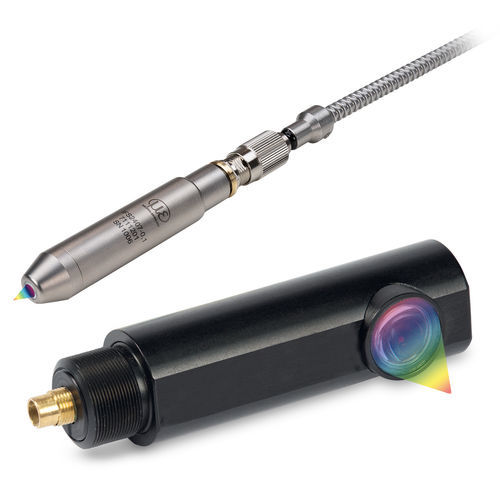

彩色共焦传感器 confocalDT IFS2407用于厚度测量距离测量用非接触式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 彩色
- 应用
- 距离测量用, 用于厚度测量
- 其他特性
- 非接触式
- 测量距离
最少: 0.1 mm
(0 in)最多: 6 mm
(0.24 in)
产品介绍
产品概述confocalDT IFS2407传感器专为高精度测量距离、粗糙度和厚度而设计。 confocal色度传感器具有高数值孔径、小光斑直径和大测量角度公差，可进行粗糙度测量。 传感器具有纳米级精度，并有多种变体可供选择，适用于不同的测量范围和应用。
主要特点 高数值孔径 (NA) 选项，包括光密集型变体（NA > 0.7） 极小的测量光斑尺寸（根据型号，可小至 ~3 µm 和 5.5 µm） 大允许测量角度，适用于曲面或结构化表面的测量 纳米级分辨率和高线性度 适用于真空和高温操作的变体 。
高温传感器：confocalDT IFS2407-xHT.
测量范围（毫米）： 0.3 线性度：最大 15 µm 分辨率：最大 6 nm 线性度：最大6 nm 非常适合位移和粗糙度测量 小测量点 6 µm 高灵敏度和大测量角 90°光束路径，非常适合安装在狭窄的安装空间 。
特性/技术参数系列/型号：IFS2407 可用测量范围： 0.1 mm, 0.3 mm, 0.8 mm, 1.5 mm, 3 mm, 6 mm (and HT variants with 0.8 | 2 | 4 mm) 线性度（取决于型号）：低至 0.05 µm；示例： 0.05 µm (0.1 mm)、0.15 µm (0.3 mm)、0.2 µm (0.8 mm)、0.5 µm (3 mm)、1 µm (6 mm) 分辨率（取决于型号）：低至 3 nm；示例：3 nm (0.1 mm)、6 nm (0.3 mm)、13 nm (3 mm)、15 nm (6 mm)、24 nm (0.8 mm) 测量光斑尺寸：从约 3 µm 到 ~6 µm 或 5.5 µm（取决于型号） 测量角度：某些型号可达 ±43°；标注了典型的最大角度（例如，3 mm 的测量角度为 ±30°） 偏移距离（示例）：约 28 毫米（3 毫米），约 32 毫米（6 毫米） 可提供高数值孔径/光强型变体（NA 高达 0.7） 高温型 (IFS2407-xHT)：环境温度测量可达 200 °C；不锈钢外壳 1.4404；真空度可达 UHV 厚度测量能力：5 µm 以上的透明物体（0.1 mm 型） 典型应用：曲面、结构化、反射或反射不良表面的距离、粗糙度和厚度测量
- 在高达 200 °C 的环境温度下进行可靠测量
- 测量范围 (mm)： 0.8 | 2 | 4
- 温度范围：最高 200 °C
- 测量范围 (mm)200 °C
- 线性度：最大 ±0.18 µm
- 分辨率：最大 6 nm
- 不锈钢外壳 (1.4404)
- 真空适用性高达 UHV
- 可提供 90° 变体
- 测量范围 (mm)： 0.1
- 线性度：最大。 0.05 µm
- 分辨率：最大值。3 nm
- 距离和粗糙度测量的理想选择
- 可提供用于高速过程的轻型传感器变体（NA 0.7）
- 小测量光斑尺寸：3 µm
- 高灵敏度和大测量角度
- 透明物体的厚度测量范围从 5 µm 起
- 测量范围 (mm)： 0.8
- 线性度：最大 2 µm
- 分辨率：最大 24 nm
- 线性度：最大值。24 nm
- 小光斑
- 节省空间的传感器设计
- 即使在曲面上也能进行精确的距离测量
- 非常适合薄层的厚度测量
- 测量范围 (mm)： 1.5
- 极小的测量光斑（5.5 µm）
- 测量角度：±43°
- 光密集型（NA：0.7）
- 在曲面和镜面上进行高精度测量
- 在结构化表面上进行稳定测量
- 测量范围（毫米）：3
- 线性度：最大 5 µm
- 分辨率：最大 13 nm
- 线性度：最大值。13 nm
- 大偏移距离约 28 mm
- 最大测量角度 ±30°
- 适合在曲面和反射表面上进行测量
- 测量范围（毫米）：6
- 线性度：最大 1 µm
- 分辨率：最大 15 nm
- 线性度：最大值。15 nm
- 大偏移距离约 32 mm
- 非常适合在具有挑战性的表面上进行快速、高精度测量
- 即使在黑暗/反射差的表面上也具有很高的光强度
---
