线性位移传感器 capaNCDT 61x4

非接触式电容模拟

概述

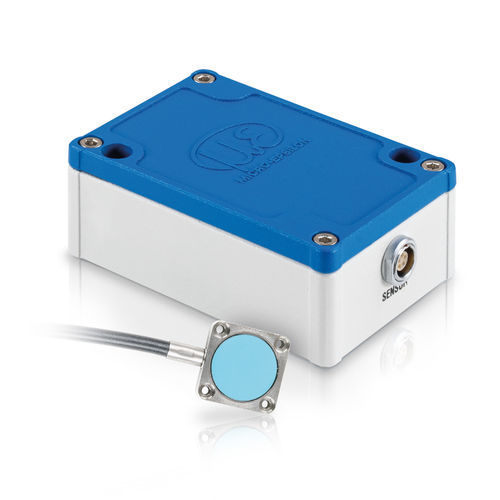

capaNCDT 61x4 是一款用于位移、距离和位置测量的有源电容式测量系统。该系统由在传感器侧集成前置放大器的传感器、坚固的传感器电缆和紧凑型控制器组成。系统按所需电缆长度出厂校准，可无需现场校准即可即插即用。支持最长 15 m 的电缆长度，适用于自动化环境中的长距离信号传输。

可选型号 / 控制器

• capaNCDT 6114 — 带模拟输出 0...10 V（短路保护）的有源电容测量系统。选项：±5 V、10...0 V。适用于电缆最长 15 m 的长距离信号传输。
• capaNCDT 6124 — 在模拟输出基础上增加 RS485 接口，适用于需要在长电缆长度上进行可靠数字通信的应用。

传感器
有源扁平传感器采用不锈钢外壳和陶瓷传感元件。传感器侧集成电缆可减少安装空间并提高机械稳定性。柔性且结实的布线便于集成到机器人和拖链等移动应用中。

适用场景

• 机器人安装的测量（移动作业、电缆运动）
• 拖链引导测量
• 工业自动化
• 机械制造
• 半导体生产

特性 / 技术规格

• 测量范围：2 mm
• 线性度：最大 2 µm
• 分辨率：最大 0.3 µm
• 输出类型：模拟（0...10 V；可选 ±5 V、10...0 V）或 RS485（视型号而定）
• 最大传感器电缆长度：可达 15 m（出厂校准）
• 坚固的传感器电缆，适用于拖链与机器人
• 集成前置放大器以提升信号质量
• 出厂校准，无需现场校准，即插即用
