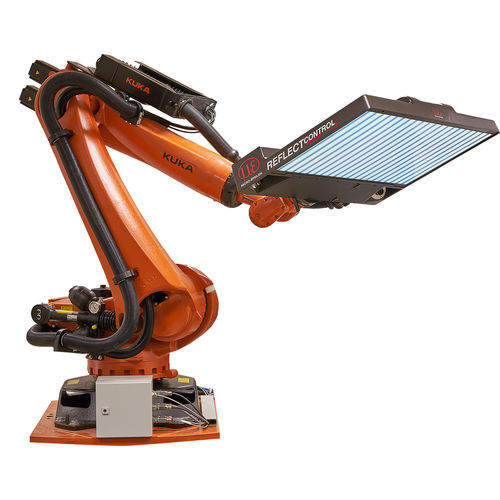

光学轮廓测量仪 reflectCONTROL

3D用于汽车工业

概述
reflectCONTROL Automotive 能实现车身漆面的全自动检测，通过机器人单元检测、三维测量并分类常见漆面缺陷。系统具有高精度与高重复性，可与自动处理和标记设备集成，形成从检测到后处理的完整自动化流程。

关键能力
reflectCONTROL Automotive 提供全表面缺陷检测与外观评估，具备高定位精度，能精确定位以便自动化修复并提供可追溯的质量数据。

功能特点

• 边缘 < 1 mm 范围内的缺陷检测
• 可测量设计边缘与高对比度车顶
• 适应可动部件（车门、盖板）开合角度
• 测量覆盖面大，表面覆盖率 >98%
• 检测缺陷具有高定位精度
• 二合一：缺陷检测与外观评估

性能
系统可实现 > 98.5% 的检测率，检测结果可复现且不受车身颜色影响。系统保证大面积覆盖并能发现近边缘的小缺陷，同时保持高重复精度。

3D 重建与数据
独特的 3D 重建为每个缺陷分配高度、深度和体积。测量数据可导出为 XML 格式，便于导入客户质量管理系统并实现追溯。

外观评估
外观评估基于采集图像完成，无需额外硬件。该非接触评估高度集成且可重复，支持无限数量的测量位置以实现整车表面覆盖的外观测量。

集成与自动化
系统可与机器人加工和标记系统集成，实现从缺陷检测到自动后处理（如机器人打磨）的全自动流程。高定位精度支持自动化下游动作的精确执行。

技术规格

• 产品：reflectCONTROL Automotive（用于漆面车身的自动化表面检测系统）
• 检测能力：距边缘 < 1 mm 的缺陷检测
• 覆盖面积：外表面 >98%
• 检测率：>98.5%（典型值）
• 功能：缺陷检测、3D 测量、分类、集成外观评估
• 3D 输出：每个缺陷的高度、深度、体积
• 数据输出：XML 格式，兼容质量系统
• 集成特性：机器人集成、自动处理与标记，支持自动后处理
• 外观评估：基于图像的非接触评估，无需额外硬件
